CAME BKV15AGS - αυτόνομος μηχανισμός κίνησης για συρόμενη αυλόπορτα έως 1500kg (A)
ΝΕΑ| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
889,22 € με ΦΠΑ
| Βάρος |
|---|
| 12 kg |
Περιγραφή του προϊόντος CAME BKV15AGS - αυτόνομος μηχανισμός κίνησης για συρόμενη αυλόπορτα έως 1500kg (A)
Μηχανισμός CAME BKV15AGS είναι κατάλληλος για συρόμενες πύλες βάρους έως 1500 kg και μήκους φύλλου έως 20 m. Διαθέτει ηλεκτρομηχανικό διακόπτη διακοπής λειτουργίας. Ο μηχανισμός είναι μηαναστρέψιμος. Αναλυτικά τεχνικά χαρακτηριστικά ». Εγχειρίδιο για λήψη ».
CAME BKV15AGS, κωδικός 801MS-0300είναι μηχανισμός κίνησης για μεγάλο συρόμενο φύλλο έως 1 500 kg και μήκος 20 m. Διαθέτει κινητήρα 36 V DC, γραφική οθόνη, τέσσερις ενσύρματες εισόδους ασφαλείας και μηχανικούς τερματικούς διακόπτες. Η τροφοδοσία δικτύου είναι 230 V AC. Αξιολογήστε σε συνδυασμό τη φέρουσα ικανότητα, το μήκος και την πραγματική αντίσταση της αυλόπορτας.
Η εγκατάσταση, η σύνδεση στο δίκτυο και η θέση σε λειτουργία πρέπει να πραγματοποιούνται από εξειδικευμένο τεχνικό. Πριν ανοίξετε το περίβλημα ή τοποθετήσετε κάρτες, αποσυνδέστε το δίκτυο και τυχόν μπαταρίες. Ελέγξτε την ετικέτα BKV15AGS, την πλακέτα ZBKN και την έκδοση FW/GUI στο μενού Information. Οι παρακάτω ρυθμίσεις αφορούν το γραφικό μενού με την επιλογή Motor type BKV1500. Για διαφορετική έκδοση ή μενού, χρησιμοποιήστε το αντίστοιχο εγχειρίδιο.
Μεμονωμένος μηχανισμός κίνησης CAME BKV15AGS
Το παρόν εγχειρίδιο αφορά τον μεμονωμένο μηχανισμό κίνησης CAME BKV15AGS (A). Θα βρείτε την προσφορά με τα παρελκόμενα στη σελίδα του σετ CAME BKV15AGS.
Τα 20 m είναι το μέγιστο μήκος του φύλλου· μην το συγχέετε με το πλάτος του ελεύθερου ανοίγματος διέλευσης. Το BKV15AGS χρησιμοποιεί μηχανικούς διακόπτες. Οι μαγνητικοί διακόπτες και η κάρτα χρονοδιακόπτη που περιλαμβάνονται στις εκδόσεις AGE δεν αποτελούν στάνταρ εξοπλισμό του AGS.
Παρελκόμενα και παραδείγματα συνδεσμολογίας
Οι παρακάτω συσκευές είναι συγκεκριμένα παραδείγματα για τις αναφερόμενες συνδεσμολογίες. Ελέγξτε το περιεχόμενο συσκευασίας του μεμονωμένου μηχανισμού κίνησης και ότι τα παρελκόμενα που παραδίδονται πράγματι συμφωνούν με τη συγκεκριμένη προσφορά· για διαφορετικό τύπο, χρησιμοποιήστε το δικό του εγχειρίδιο.
| Εξάρτημα | Παράδειγμα / χρήση |
|---|---|
| Φωτοκύτταρα | CAME DIR10, 12/24 V AC/DC· εμβέλεια 10 m, ακροδέκτες και δοκιμή. |
| Φάρος | CAME KLED24, 24 V AC/DC, 2 W· σύνδεση 10–E. |
| Ραδιοσύστημα | CAME AF43S και TOP-432EE, παράδειγμα σταθερού κωδικού 433,92 MHz· επαληθεύστε τη συμβατότητα της κωδικοποίησης με τη ρύθμιση της πλακέτας. |
| Οδοντωτός κανόνας | Οδοντωτοί κανόνες, για αυτό το μοντέλο, module 4. |
| Χειρισμός | Διακόπτες, μπουτόν και αναγνώστες· εντολές NO χωρίς τάση και NC STOP σύμφωνα με την πλακέτα. |
Εγκατάσταση BKV15AGS
Πριν από την εγκατάσταση, ελέγξτε ότι η αυλόπορτα κινείται χειροκίνητα εύκολα και ομαλά σε όλη τη διαδρομή. Η αυλόπορτα και ο οδηγός πρέπει να είναι σταθερά και οριζόντια τοποθετημένοι, χωρίς κίνδυνο εκτροχιασμού. Βεβαιωθείτε ότι υπάρχουν σταθερά στοπ τόσο στην ανοιχτή όσο και στην κλειστή θέση και προστατεύστε τα σημεία σύνθλιψης, παγίδευσης και εμπλοκής της οδοντωτής κρεμαγιέρας. Στερεώστε τον μηχανισμό κίνησης σε σταθερή βάση, μακριά από την άμεση ροή νερού. Αν το φύλλο διαθέτει ενσωματωμένη πεζόπορτα, η κίνηση επιτρέπεται μόνο όταν αυτή είναι ασφαλισμένη με ασφάλεια.

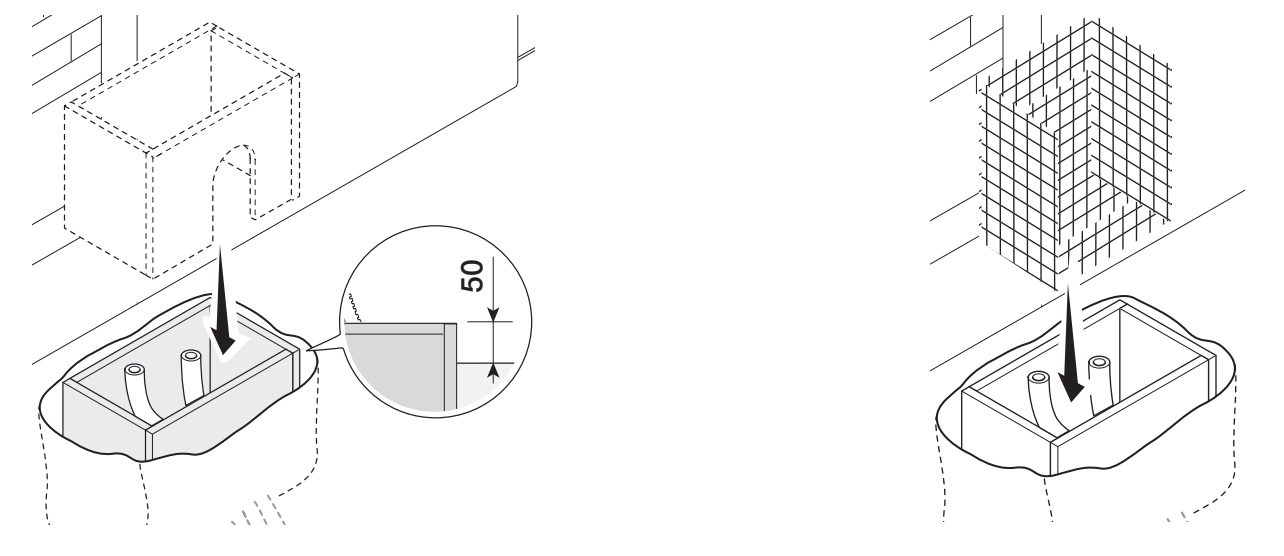

Βάση από σκυρόδεμα και πλάκα αγκύρωσης

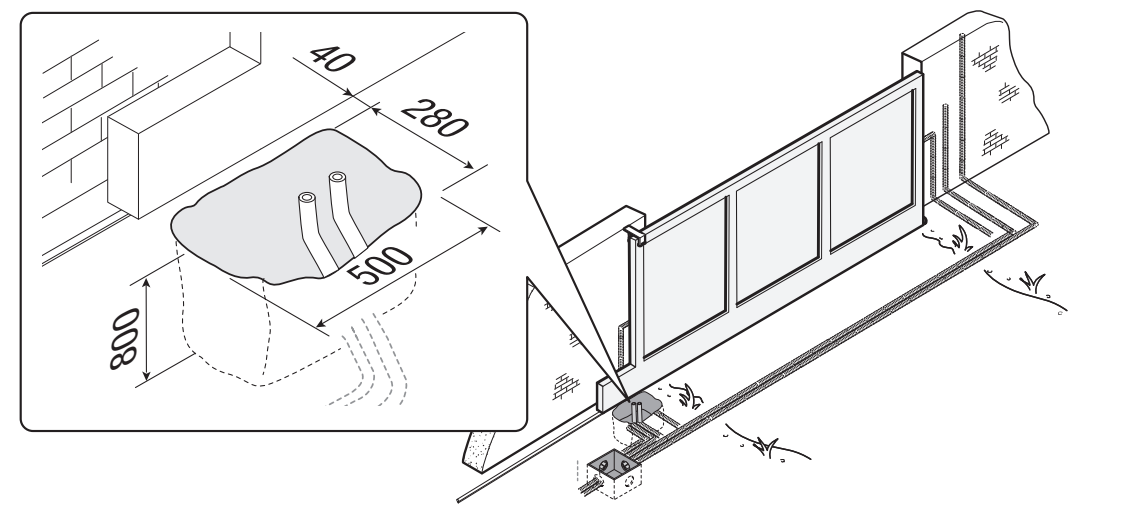

Το παράδειγμα του κατασκευαστή προβλέπει εκσκαφή 500 × 280 mm, βάθος 800 mm και σωλήνες διέλευσης Ø 40 mm. Προσαρμόστε τις διαστάσεις της βάσης στο έδαφος και στη συγκεκριμένη αυλόπορτα· πρόκειται για παράδειγμα τοποθέτησης και όχι για καθολική μελέτη θεμελίωσης. Ο ξυλότυπος προεξέχει 50 mm πάνω από το έδαφος και περιλαμβάνει χαλύβδη οπλισμό.

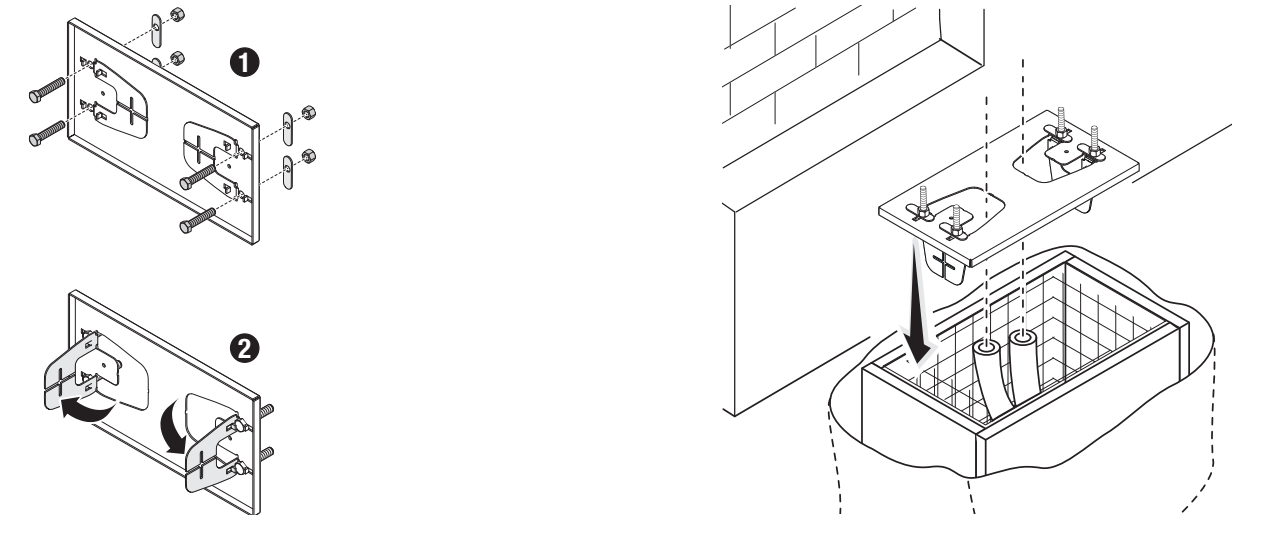

Τοποθετήστε στην πλάκα τις παρεχόμενες βίδες M12 και ασφαλίστε τις με παξιμάδια. Λυγίστε τα προδιαμορφωμένα άγκιστρα αγκύρωσης και τοποθετήστε την πλάκα μέσα στον οπλισμό. Οι σωλήνες διέλευσης πρέπει να περνούν από τις οπές της. Ευθυγραμμίστε με ακρίβεια την πλάκα· τα σπειρώματα πρέπει να παραμένουν πάνω από το σκυρόδεμα. Η θέση σε σχέση με τον οδοντωτό κανόνα καθορίζεται από τις διαστάσεις 76 και 96 mm που σημειώνονται στην τομή. Αφήστε το σκυρόδεμα να σκληρύνει για τουλάχιστον 24 ώρες.

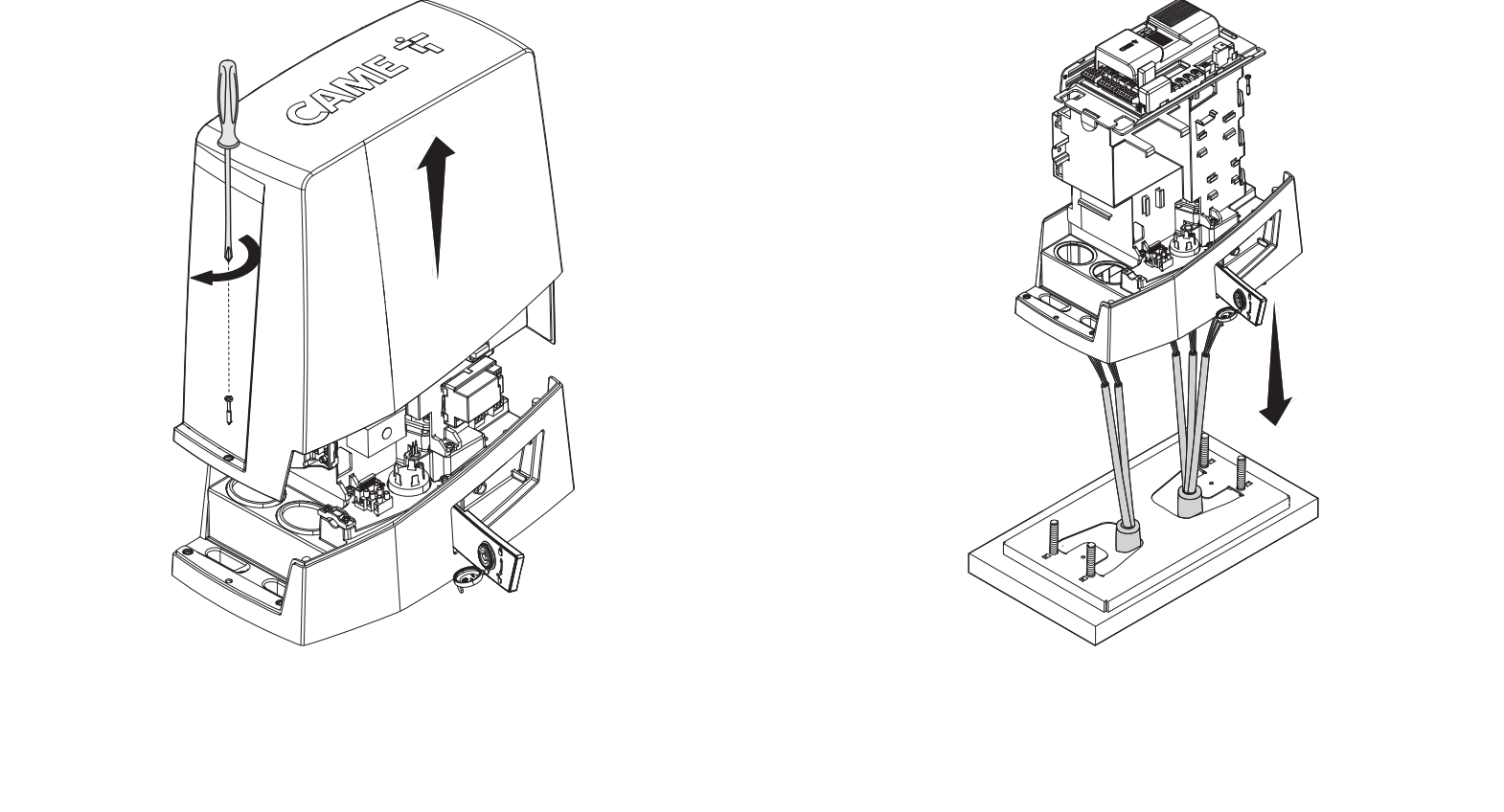

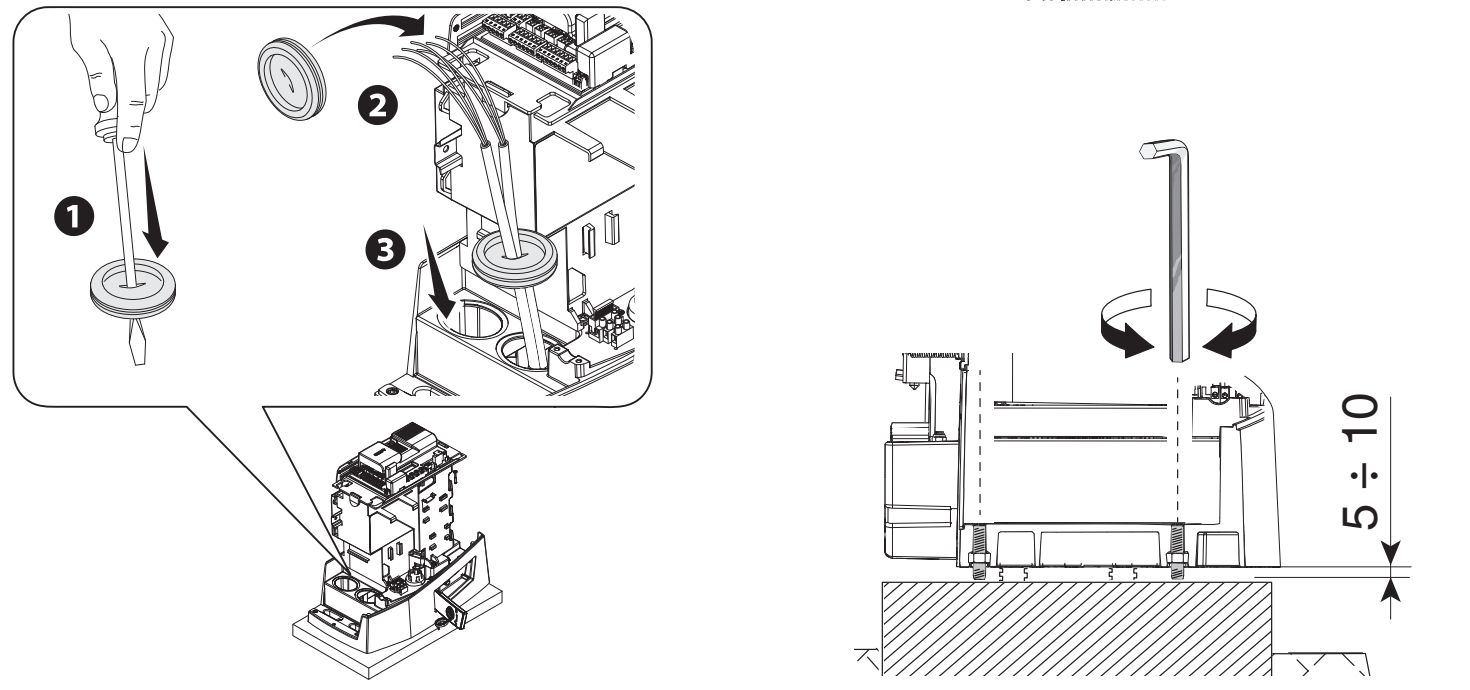

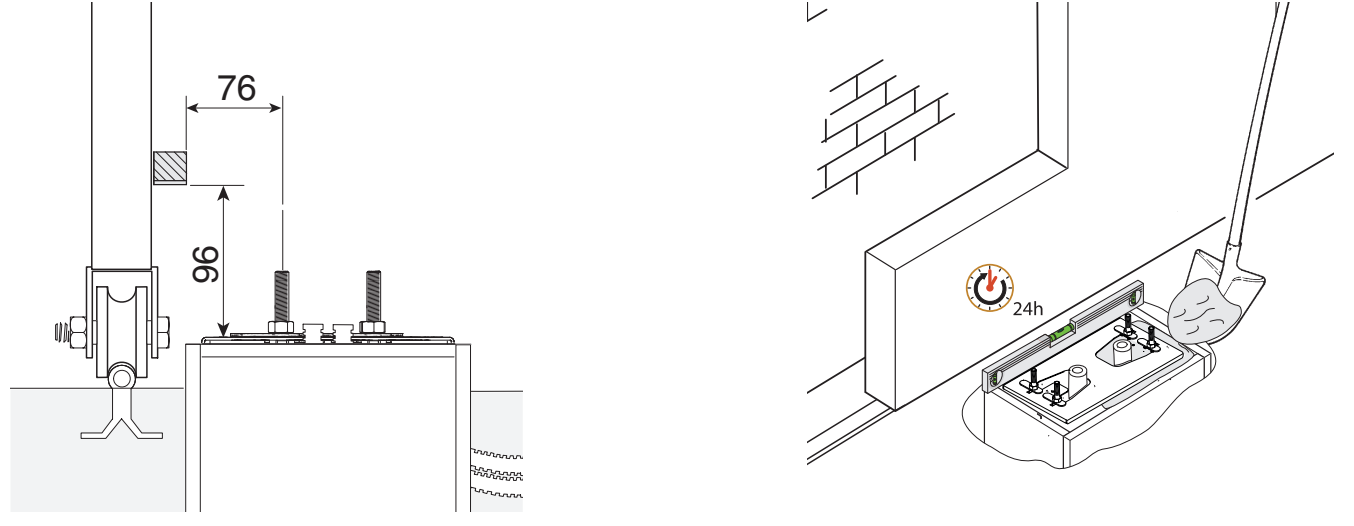

Τοποθέτηση και ρύθμιση ύψους
Αφού αφαιρέσετε τον ξυλότυπο, επιχωματώστε τον χώρο γύρω από τη βάση. Αφαιρέστε τα παξιμάδια των αγκυρίων και τραβήξτε τα καλώδια περίπου 600 mm πάνω από την πλάκα. Αφαιρέστε το κάλυμμα και τοποθετήστε τον μηχανισμό κίνησης· τα καλώδια περνούν από το κάτω μέρος του και από στεγανοποιημένους στυπιοθλίπτες. Ανασηκώστε τον μηχανισμό κίνησης με τα βιδωτά ποδαράκια κατά 5–10 mm, ώστε να υπάρχει περιθώριο για τη ρύθμιση της εμπλοκής.
Οδοντωτός κανόνας και διάκενο 1–2 mm

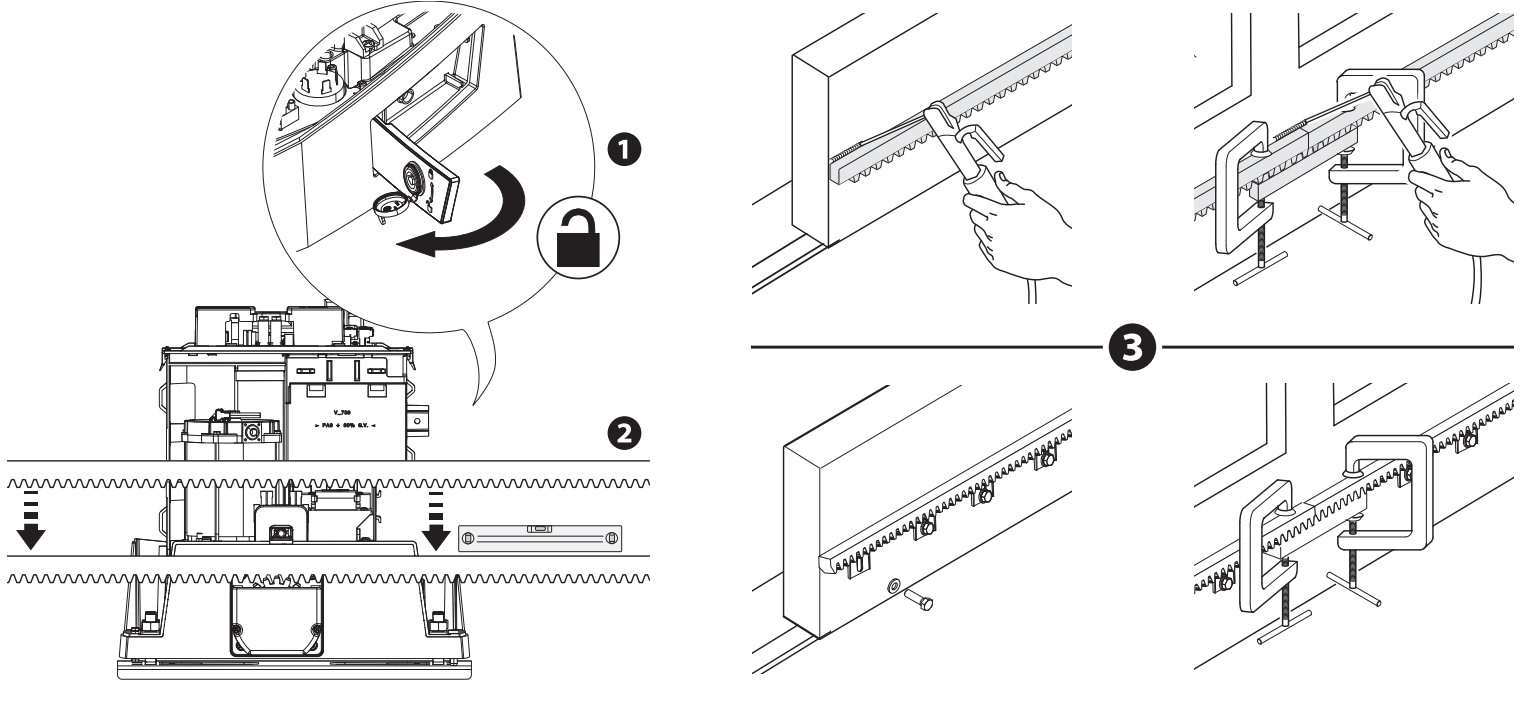

Απασφαλίστε τον μηχανισμό κίνησης και στερεώστε τον οδοντωτό κανόνα module 4 ενώ μετακινείτε χειροκίνητα την αυλόπορτα. Κατά τη σύνδεση των τμημάτων, τοποθετήστε κάτω από την ένωση ένα βοηθητικό τμήμα οδοντωτού κανόνα και δύο σφιγκτήρες, ώστε τα δόντια να ευθυγραμμίζονται ομαλά. Μετά τη στερέωση, ρυθμίστε το ύψος με τα ποδαράκια και την οριζόντια θέση με τις οβάλ οπές.

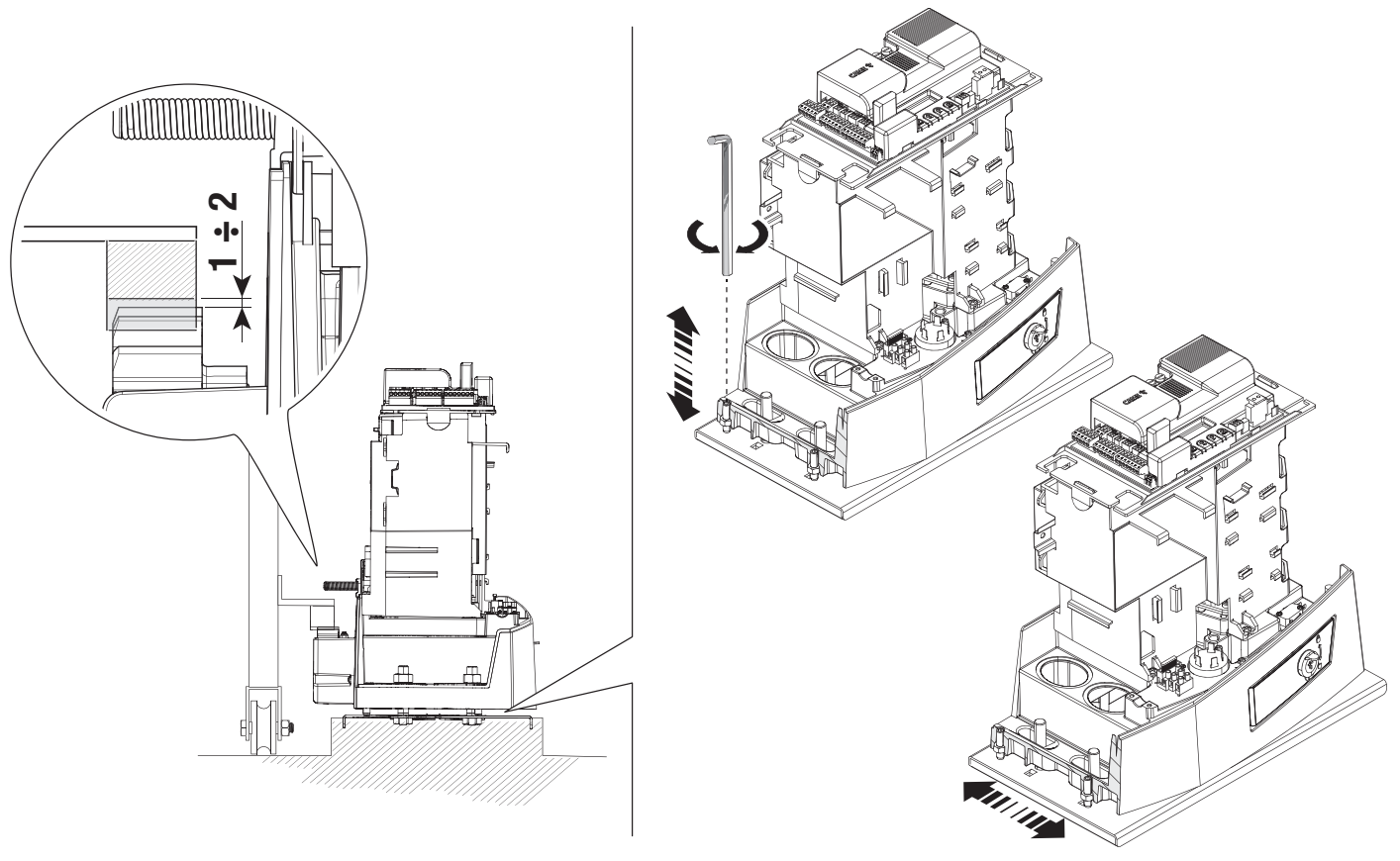

Αφήστε διάκενο 1–2 mm ανάμεσα στο γρανάζι κίνησης και τον οδοντωτό κανόνα. Το βάρος της αυλόπορτας δεν πρέπει να στηρίζεται στον μηχανισμό κίνησης. Μετακινήστε χειροκίνητα την αυλόπορτα σε όλη τη διαδρομή και, μόνο αφού ολοκληρώσετε τη ρύθμιση, στερεώστε καλά τον μηχανισμό κίνησης στην πλάκα με ροδέλες και παξιμάδια.

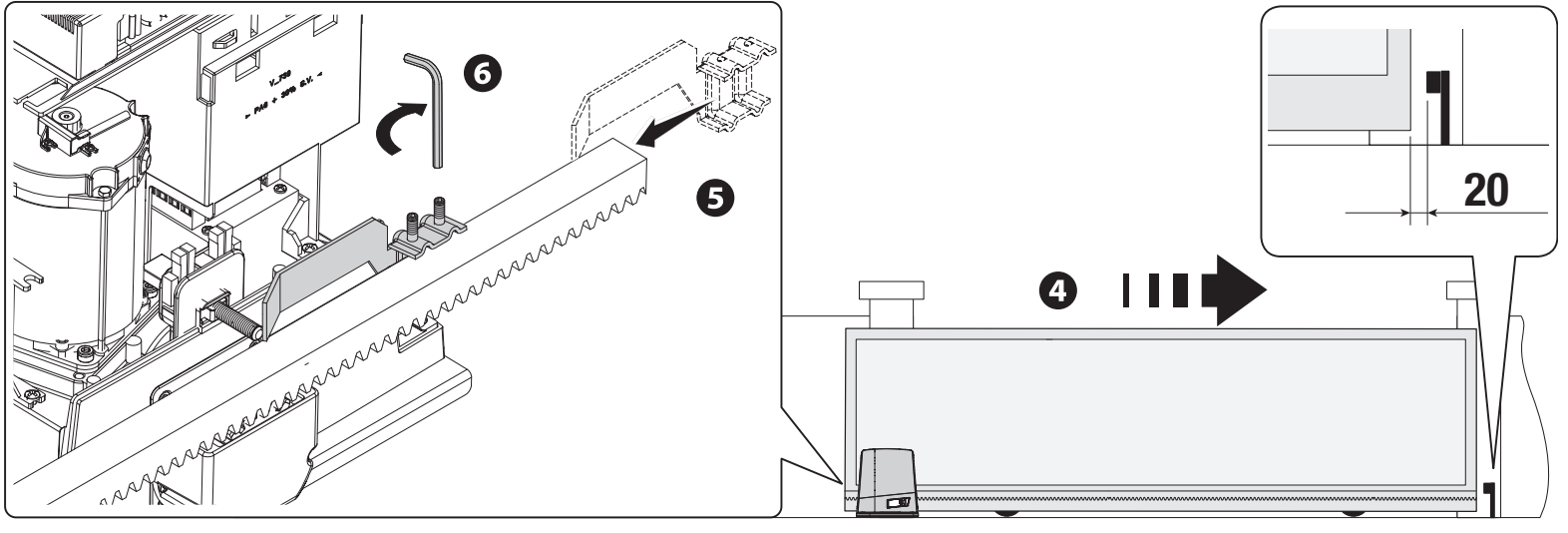

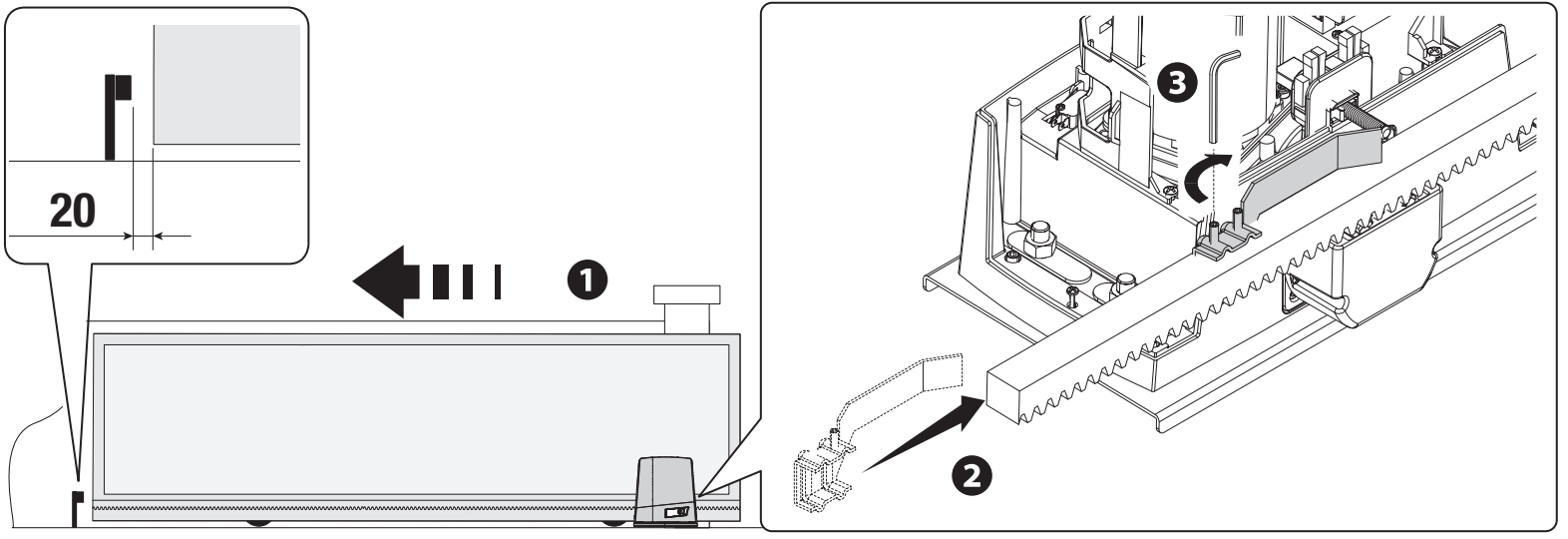

Μηχανικοί τερματικοί διακόπτες AGS

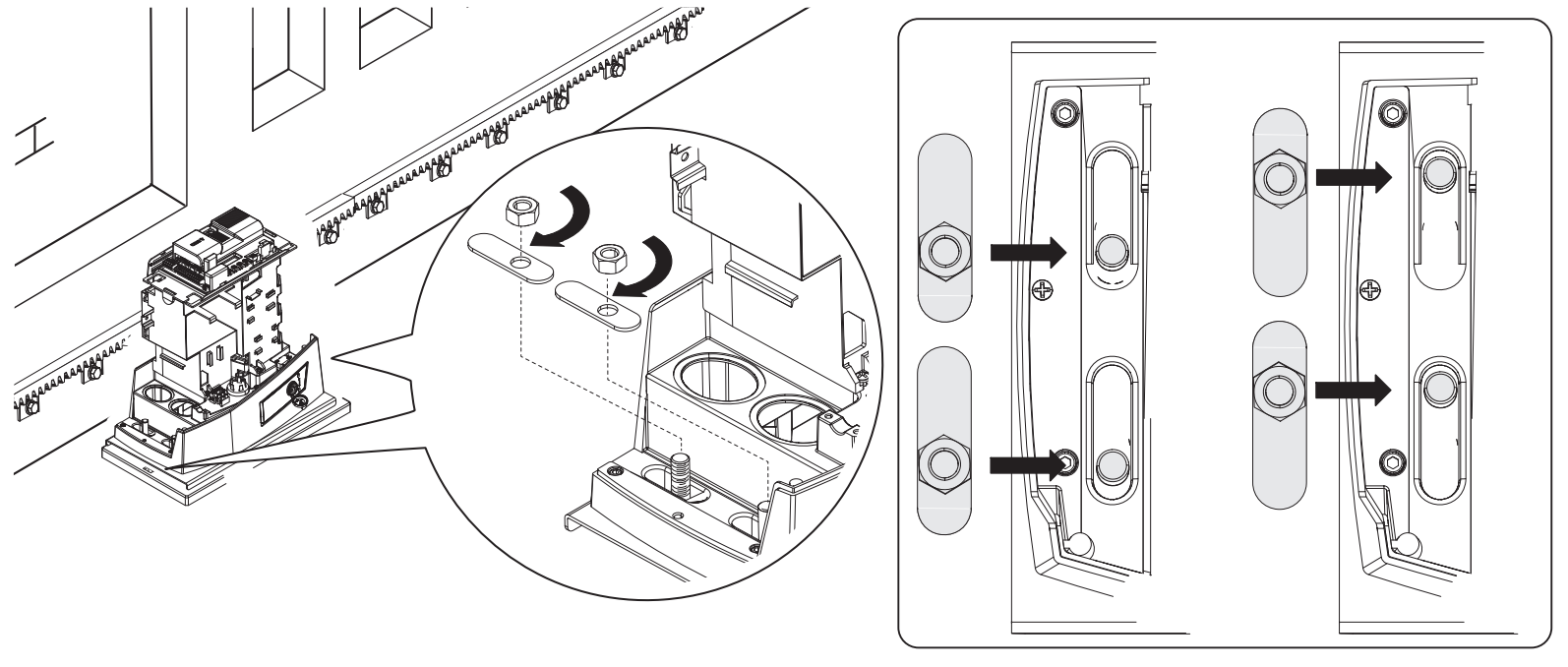

Ανοίξτε χειροκίνητα την αυλόπορτα. Τοποθετήστε το άγκιστρο τερματισμού ανοίγματος στον οδοντωτό κανόνα έτσι ώστε η προεξοχή του να ενεργοποιεί τον μικροδιακόπτη με ελατήριο και ασφαλίστε το με τις παρεχόμενες βίδες. Επαναλάβετε την ίδια διαδικασία κατά το κλείσιμο. Στη διάταξη που απεικονίζεται, αφήνεται περιθώριο περίπου 20 mm πριν από το σταθερό στοπ· ελέγξτε την υπέρβαση της θέσης κατά την πραγματική φόρτιση. Το σταθερό στοπ της πύλης και το στοπ ενεργοποίησης του μηχανισμού κίνησης επιτελούν διαφορετικές λειτουργίες.
Καλωδίωση
| Κύκλωμα | Διατομή / προϋπόθεση |
|---|---|
| Δίκτυο 230 V AC | 3G × 1,5 mm² έως 20 m· 3G × 2,5 mm² για 20–30 m. |
| Φάρος 24 V | 2 × 1 mm² για τις αναφερόμενες διαδρομές έως 30 m. |
| Φωτοκύτταρα | TX 2 × 0,5 mm²· RX 4 × 0,5 mm² σύμφωνα με το πλήρες διάγραμμα. |
| Στοιχεία ελέγχου | Αριθμός αγωγών ανάλογα με τη συσκευή, διατομή 0,5 mm² για τις αναφερόμενες διαδρομές. |
| Κεραία | RG58, έως 5 m. |
| RSE / CRP | UTP CAT 5, έως 1 000 m, ανάλογα με τις συνθήκες του σειριακού συστήματος. |
Για μεγαλύτερη διαδρομή ή περισσότερα φορτία, υπολογίστε ξανά τη διατομή βάσει του ρεύματος και της πτώσης τάσης. Περάστε την τροφοδοσία δικτύου από ξεχωριστό στυπιοθλίπτη, χωριστά από τα κυκλώματα χαμηλής τάσης. Τα καλώδια δεν πρέπει να ακουμπούν σε μέρη που θερμαίνονται ούτε να εκτίθενται σε μηχανικές φθορές.

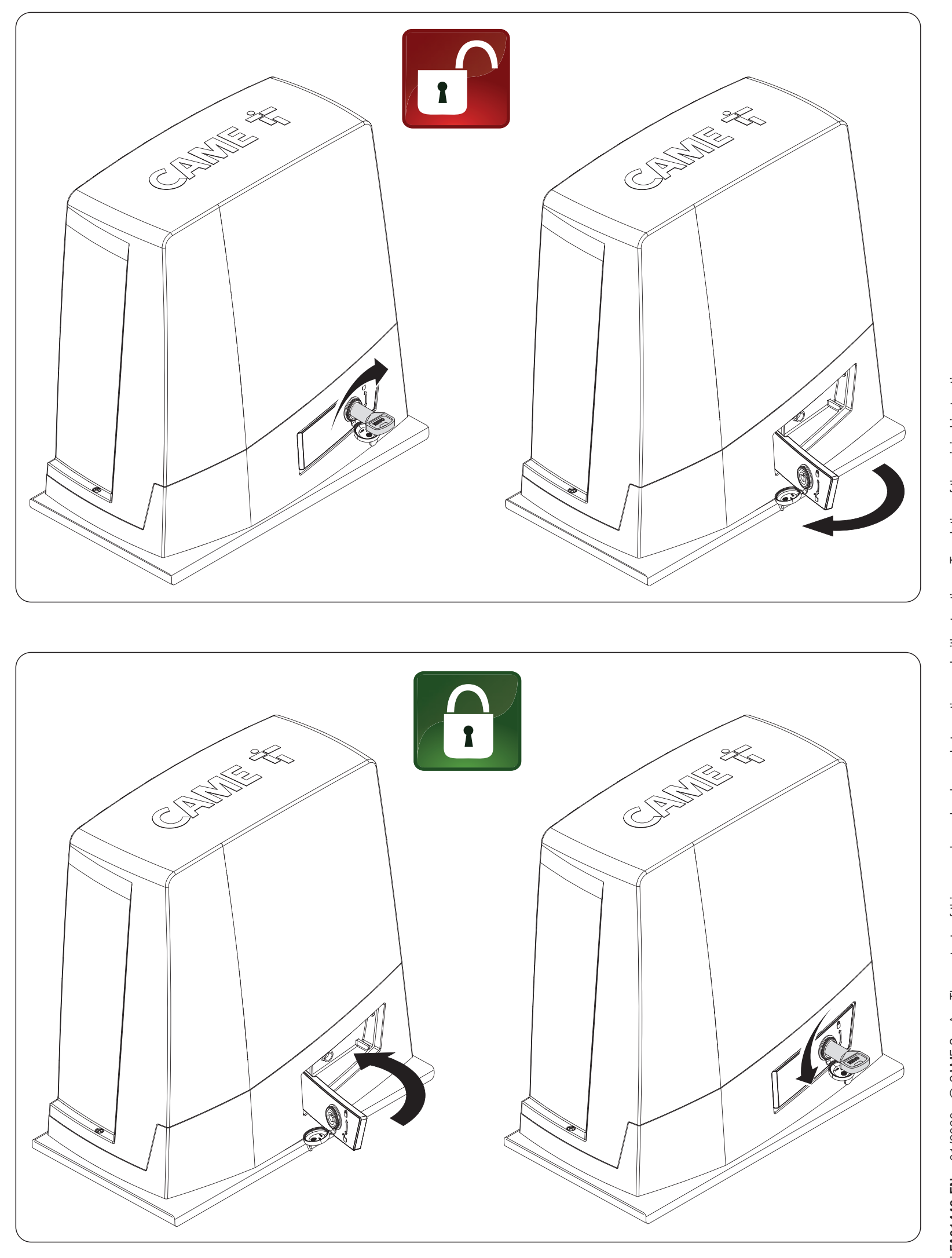

Χειροκίνητη απασφάλιση και επανασφάλιση
Πρώτα αποσυνδέστε την τροφοδοσία και ασφαλίστε το φύλλο ώστε να μην κινηθεί ανεξέλεγκτα. Μην απασφαλίζετε πύλη που έχει υποστεί ζημιά ή δεν είναι ζυγοσταθμισμένη, αν δεν την έχετε ασφαλίσει.
- Βάλτε το κλειδί στην κλειδαριά και γυρίστε το όπως φαίνεται στο επάνω ζεύγος εικόνων.
- Ανοίξτε τον μοχλό απασφάλισης προς τα έξω, μακριά από το περίβλημα, όπως δείχνει το βέλος.
- Μετακινήστε την πύλη χειροκίνητα και ελεγχόμενα, χωρίς άτομα στη διαδρομή της.
- Για να την ασφαλίσετε, επαναφέρετε τον μοχλό στην αρχική θέση και κλειδώστε τον μηχανισμό όπως φαίνεται στο κάτω ζεύγος εικόνων.
- Πριν δώσετε εντολή κίνησης από τον κινητήρα, βεβαιωθείτε ότι ο μηχανισμός έχει ασφαλίσει ξανά.

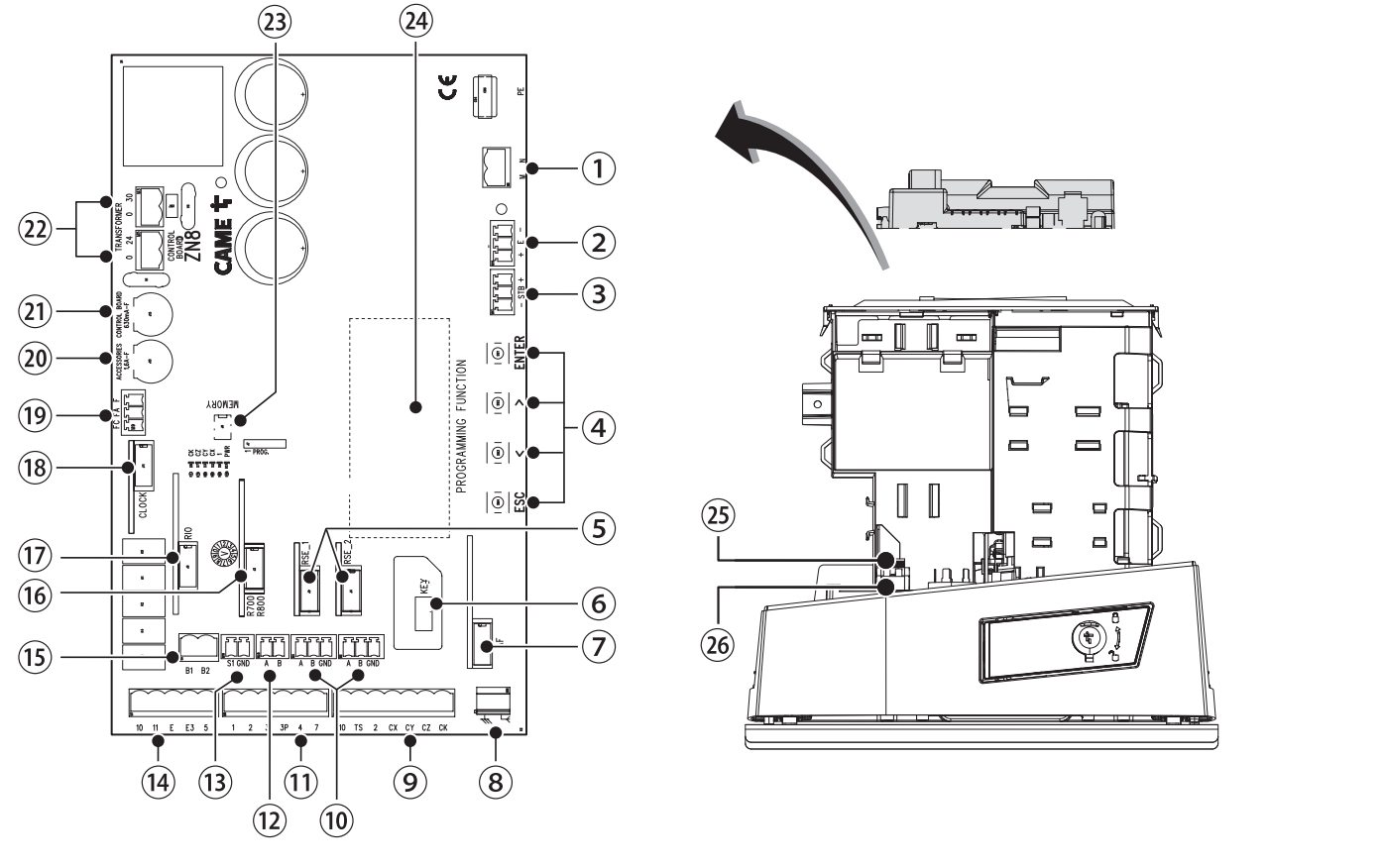

Προσανατολισμός στην πλακέτα ZBKN
Στην εικόνα που ακολουθεί, η πλακέτα είναι τοποθετημένη με τους μεγάλους πυκνωτές επάνω, τις μακριές κλέμες κάτω και τα πλήκτρα προγραμματισμού δεξιά. Η γραφική οθόνη και τα πλήκτρα ESC/βέλη/ENTER χρησιμοποιούνται για ρυθμίσεις, διαγνωστικό έλεγχο και χρήστες. Τοποθετείτε και αφαιρείτε τις κάρτες μόνο όταν είναι αποσυνδεδεμένο το δίκτυο και τυχόν μπαταρίες.
| Αριθμός εικόνας | Στοιχείο |
|---|---|
| 1 / 2 / 3 | Κινητήρας / κωδικοποιητής / RGP1 ή LBB. |
| 4 / 5 / 6 / 7 | Πλήκτρα προγραμματισμού / RSE / CAME KEY / AF. |
| 8 / 9 / 10 / 11 | Κεραία / συστήματα ασφαλείας / σειριακή σύνδεση / ενσύρματες εντολές. |
| 12 / 13 / 14 / 15 | Πληκτρολόγιο / αναμεταδότης / φώτα / B1–B2. |
| 16 / 17 / 18 / 19 | R700 ή R800 / RIOCN8WS / κάρτα ρολογιού / τερματικοί διακόπτες. |
| 20 / 21 / 22 / 23 / 24 | Ασφάλεια εξαρτημάτων / ασφάλεια πλακέτας / μετασχηματιστής / Memory Roll / οθόνη. |
| 25 / 26 | Ασφάλεια δικτύου / τροφοδοσία δικτύου στον μηχανισμό κίνησης. |
Τροφοδοσία και κλέμες BKV15AGS
| Κύκλωμα / κλέμες | Τάση, πολικότητα και όριο |
|---|---|

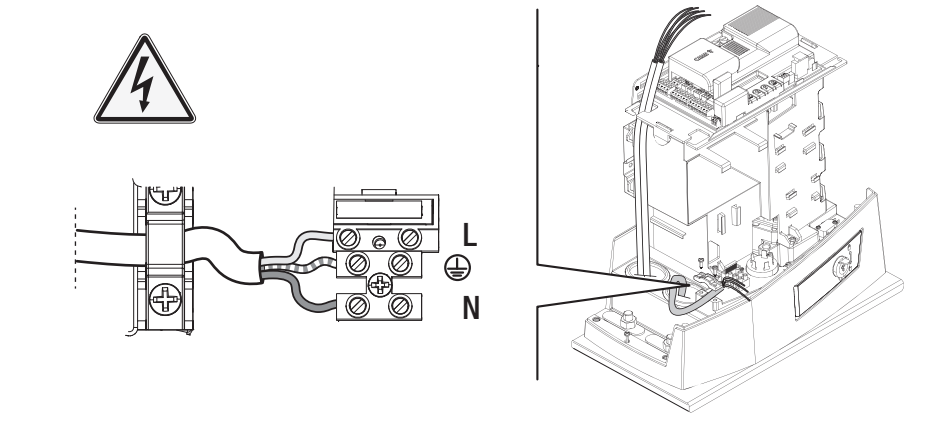

| L / N / PE | Δίκτυο 230 V AC, 50/60 Hz. L φάση, N ουδέτερος αγωγός, PE αγωγός προστασίας. Το AC δεν έχει θετικό και αρνητικό πόλο. |
| Κινητήρας / εσωτερική τροφοδοσία πλακέτας | Κινητήρας 36 V DC, πλακέτα σύμφωνα με τον τεχνικό πίνακα 26 V DC. Πρόκειται για εσωτερικά κυκλώματα της σωστής διάταξης, όχι για έξοδο εξαρτημάτων. Διατηρήστε την προβλεπόμενη συνδεσμολογία τους· μην τα συνδέετε στο δίκτυο ή σε εξωτερική τροφοδοσία χωρίς επιβεβαίωση. |

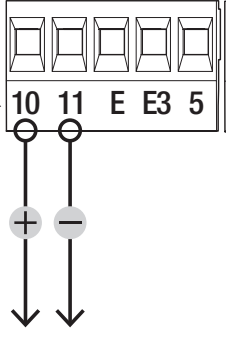

| 10 / 11 | Εξαρτήματα 24 V AC/DC, συνολικά έως 20 W· συνήθως 24 V AC. Σε DC 10 = θετικό (+), 11 = αρνητικό (−)· σε AC δεν υπάρχει πολικότητα συνεχούς ρεύματος. |
| 10 / E | Φάρος 24 V AC/DC, μέγ. 3 W. Σε DC, το 10 είναι ο κοινός θετικός πόλος και το E η ελεγχόμενη έξοδος. |
| 10 / E3 | Πρόσθετος φωτισμός 24 V AC/DC, μέγ. 12 W· λειτουργία στο Manage lights → Light E3. Σε DC, το 10 είναι ο κοινός θετικός πόλος και το E3 η ελεγχόμενη έξοδος. |
| 10 / 5 | Ένδειξη κατάστασης 24 V AC/DC, μέγ. 3 W. Σε DC, το 10 είναι ο κοινός θετικός πόλος και το 5 η ελεγχόμενη έξοδος. |
| B1 / B2 | Ανεξάρτητη ελεγχόμενη επαφή με μονοσταθή ή δισταθή λειτουργία. Δεν τροφοδοτεί εξαρτήματα μέσω των 10/11· ελέγξτε στην τεκμηρίωση της συγκεκριμένης πλακέτας τη σύνδεση φορτίου και τις επιτρεπόμενες τιμές. |
| 10 / TS / 2 | Κλάδος τροφοδοσίας και ελέγχου φωτοκυττάρων και κοινός ακροδέκτης σύμφωνα με το συγκεκριμένο διάγραμμα· το TS δεν είναι καθολική μόνιμη έξοδος αρνητικού πόλου. |

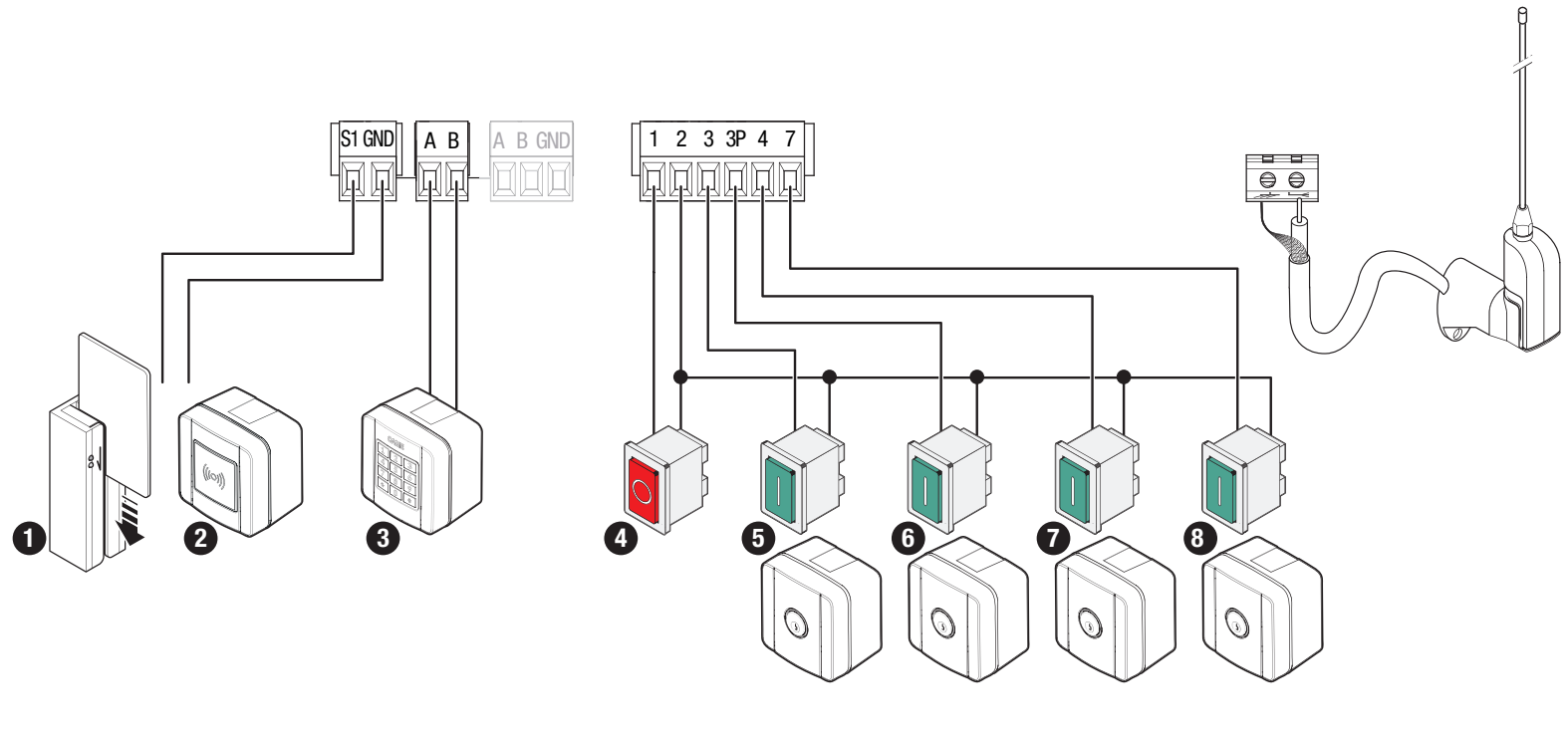

Εντολές, STOP, συστήματα ασφαλείας και κεραία
| Ακροδέκτες | Λειτουργία / επαφή |
|---|---|
| 1–2 | NC STOP. Διακόπτει την κίνηση και απενεργοποιεί το αυτόματο κλείσιμο· για την επόμενη κίνηση απαιτείται νέα εντολή. Αν δεν χρησιμοποιείται το STOP, απενεργοποιήστε το Total stop. |
| 2–3 | NO εντολή μόνο για άνοιγμα. |
| 2–3P | NO μερικό άνοιγμα. |
| 2–4 | NO εντολή μόνο για κλείσιμο. |
| 2–7 | NO εντολή βήμα προς βήμα ή διαδοχική, ανάλογα με τη ρύθμιση Command 2-7. |
| 2–CX / CY / CZ / CK | Τέσσερις ανεξάρτητες ρυθμιζόμενες είσοδοι ασφαλείας. Απενεργοποιήστε τις αχρησιμοποίητες εισόδους και ρυθμίστε τις χρησιμοποιούμενες ανάλογα με τη λειτουργία προστασίας. |
| S1 / GND | Πομπός αναμεταδότης ή αναγνώστης με την αντίστοιχη κάρτα R700. |
| A / B στους αναγνώστες | Πληκτρολόγιο κωδικού με R800· μην το συγχέετε με τα ίδια γράμματα της σειριακής σύνδεσης. |
| A / B / GND στο RSE | Σειριακή σύνδεση ζεύγους ή CRP, ανάλογα με τον αντίστοιχο σύνδεσμο. |
| Κεραία / AF | Ο κεντρικός αγωγός του RG58 για το σήμα κεραίας, η θωράκιση στον επισημασμένο ακροδέκτη γείωσης σύμφωνα με το σχήμα· η πρόσθετη ασύρματη κάρτα στην υποδοχή AF. |
Οι εντολές NO/NC και οι επαφές ασφαλείας είναι χωρίς τάση και δεν έχουν πολικότητα +/−. Η τροφοδοσία των εξαρτημάτων και η έξοδος επαφής τους είναι ξεχωριστά κυκλώματα. Μην εφαρμόζετε 230 V στους ακροδέκτες εντολών.

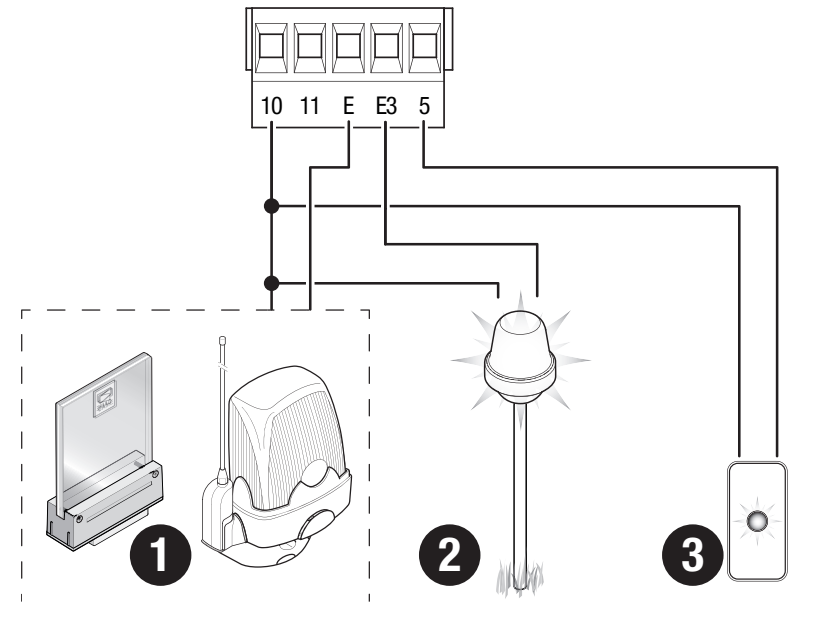

Φάρος και πρόσθετο φως
CAME KLED24 έχει 24 V AC/DC και 2 W, επομένως συνδέεται στην έξοδο 10–E εντός του ορίου των 3 W. Η είσοδός του δεν φέρει ξεχωριστή σήμανση +/−· με AC δεν υπάρχει διάκριση πολικότητας, ενώ με DC το 10 είναι η θετική κοινή έξοδος της πλακέτας. Μη συνδέετε εδώ την έκδοση του φάρου για 230 V. Το E3 είναι ξεχωριστή έξοδος φωτισμού με όριο 12 W· μην συγχέετε τα E και E3.

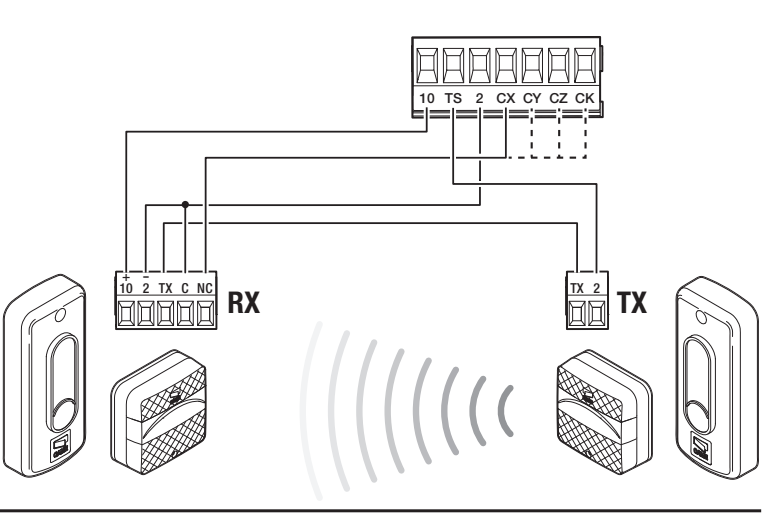

Φωτοκύτταρα DIR10 και δοκιμή μέσω TS

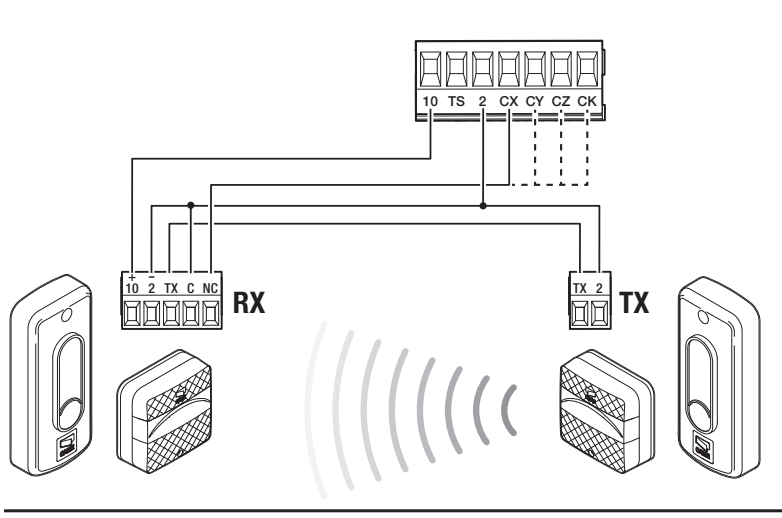

Το παράδειγμα αφορά το CAME DIR10: ζεύγος TX/RX, εμβέλεια 10 m, τροφοδοσία 12/24 V AC/DC. Ρυθμίστε τον βραχυκυκλωτήρα RX στα 24 V. Η κατανάλωση του ζεύγους είναι 60 mA στα 24 V AC. Ο RX διαθέτει ακροδέκτες 10 (+), 2 (−), TX, C και NC. Ο TX διαθέτει ακροδέκτες TX και 2, χωρίς ξεχωριστές σημάνσεις +/− στο αρχικό διάγραμμα. Με AC δεν εφαρμόζεται πολικότητα συνεχούς ρεύματος.
| Ακροδέκτης DIR10 | Κανονική λειτουργία | Με δοκιμή |
|---|---|---|
| RX10 (+) | Πλακέτα 10 | Πλακέτα 10 |
| RX2 (−) και RX C | Πλακέτα 2 | Πλακέτα 2 |
| RX TX ↔ TX TX | Συνδέστε μεταξύ RX και TX | Ίδια σύνδεση |
| TX2 | Πλακέτα 2 | Πλακέτα TS |
| RX NC | Πλακέτα CX | Πλακέτα CX |
Η επαφή C–NC δεν έχει πολικότητα. Σε αυτό το συγχρονισμένο διάγραμμα, τα RX2 και C συνδέονται στον ακροδέκτη 2 της πλακέτας, όχι στον 11. Συνδέστε το RX TX με το TX TX· μην αντικαθιστάτε αυτή τη σύνδεση με απευθείας τροφοδοσία από τον ακροδέκτη 10 της πλακέτας. Ρυθμίστε το C1 στο CX για εκ νέου άνοιγμα κατά το κλείσιμο.
Ενεργοποίηση της δοκιμής ασφαλείας
Με την τροφοδοσία αποσυνδεδεμένη, μεταφέρετε το καλώδιο TX2 στον ακροδέκτη TS· τα RX2/C παραμένουν στο 2 και η σύνδεση TX μεταξύ RX/TX παραμένει ως έχει. Στη συνέχεια, στις επιλογές Configuration → Wired safety devices → Safety devices test ενεργοποιήστε τη δοκιμή και την αντίστοιχη είσοδο ασφαλείας. Σε περίπτωση αποτυχίας της δοκιμής, αποκαταστήστε το πρόβλημα στην τροφοδοσία, τη σύνδεση ή τη διαμόρφωση· μην παρακάμπτετε μόνιμα την προστασία.
Ακμές ασφαλείας και τέσσερις είσοδοι

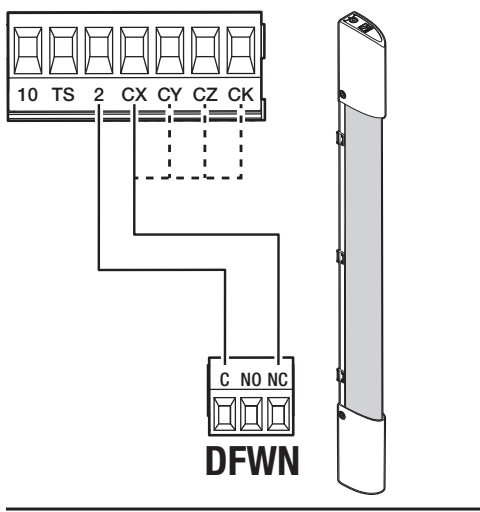

Ρυθμίστε ξεχωριστά τα CX, CY, CZ και CK. Η ακμή NC χρησιμοποιεί επαφή C–NC χωρίς πολικότητα, για παράδειγμα σύμφωνα με το διάγραμμα DFWN. Για ακμή με αντίσταση, επιλέξτε την αντίστοιχη λειτουργία R7/R8 και το πραγματικό διάγραμμα 8K2· το ζεύγος ακμών έχει ξεχωριστή επιλογή και σύνδεση. Μην συγχέετε την ακμή με αντίσταση με μια απλή επαφή NC.

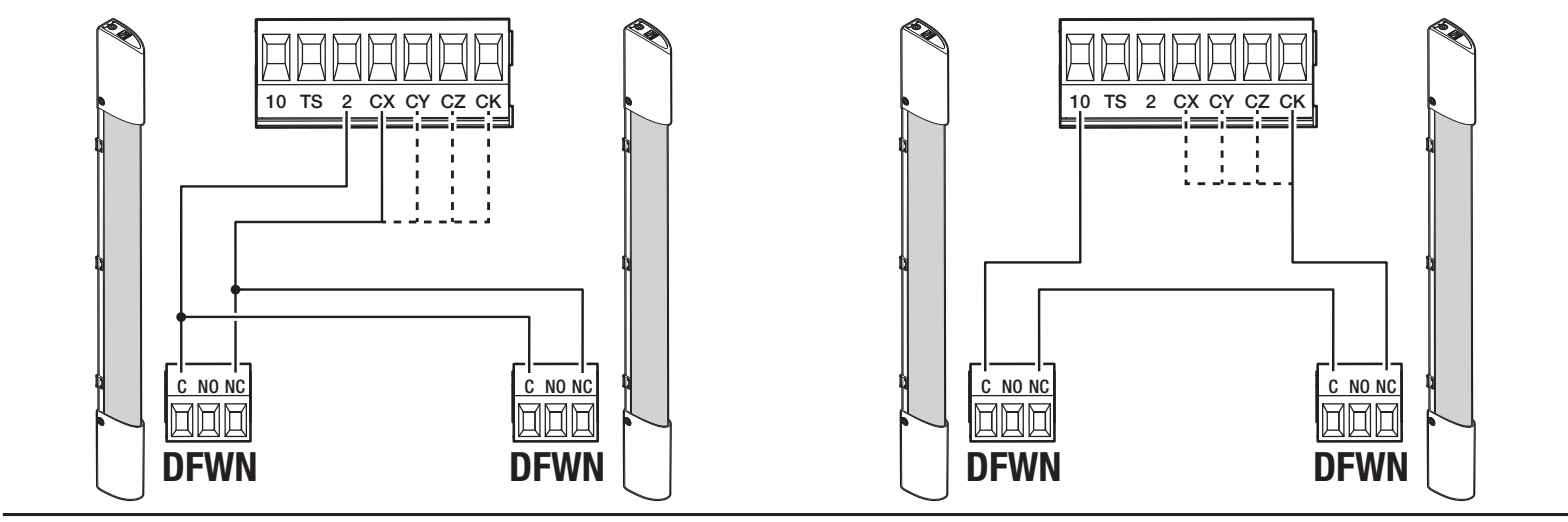

Για ζεύγος ακμών NC DFWN, στο αριστερό διάγραμμα οι δύο επαφές συνδέονται ξεχωριστά: το C και των δύο ακμών στον ακροδέκτη 2 της πλακέτας, το NC της μίας στο CX και το NC της άλλης στο CY. Ο κατασκευαστής συνιστά αυτή τη σύνδεση και τη χαρακτηρίζει παράλληλη· κάθε είσοδος πρέπει να ρυθμιστεί ξεχωριστά. Στα δεξιά, οι επαφές NC συνδέονται σε σειρά σε μία είσοδο: 2 της πλακέτας → C της πρώτης ακμής, NC της πρώτης → C της δεύτερης, NC της δεύτερης → CX της πλακέτας. Πρόκειται για διαγράμματα επαφών DFWN, όχι για διαγράμματα ακμών με αντίσταση 8K2.
Πρώτη εκκίνηση και έλεγχος κατεύθυνσης
- Ελέγξτε τον μηχανισμό, τα τέρματα διαδρομής, την οδοντωτή κρεμαγιέρα, τα καλώδια, την ασφάλιση της απασφάλισης και τον ελεύθερο χώρο.
- Μετά την ενεργοποίηση, ακολουθήστε τον οδηγό στην οθόνη γραφικών. Για αυτόν τον μηχανισμό κίνησης, επιλέξτε Motor type → BKV1500· η αλλαγή τύπου δεν μεταβάλλει τη φυσική ικανότητα φορτίου.
- Ρυθμίστε την κατεύθυνση στις επιλογές Configuration → Motor settings → Opening direction. Η προεπιλεγμένη κατεύθυνση είναι προς τα αριστερά.
- Στη λειτουργία Motor test, το κουμπί > κλείνει και το < ανοίγει. Αν η κατεύθυνση δεν είναι σωστή, διορθώστε τη από το μενού· μην αλλάζετε τα καλώδια δοκιμαστικά.
- Ρυθμίστε το STOP, όλες τις συνδεδεμένες εισόδους ασφαλείας και, εφόσον χρειάζεται, τη δοκιμή· έπειτα εκτελέστε την εκμάθηση διαδρομής.
- Ελέγξτε ολόκληρο τον κύκλο, το μερικό άνοιγμα, όλα τα συστήματα προστασίας, τα φώτα, το ασύρματο σύστημα και τη συμπεριφορά μετά από διακοπή ρεύματος.
Η πρώτη κανονική κίνηση μετά την ενεργοποίηση είναι το άνοιγμα· περιμένετε να ολοκληρωθεί. Σε περίπτωση ασυνήθιστης λειτουργίας, θορύβου ή κραδασμών, σταματήστε αμέσως και αποκαταστήστε την αιτία.
Αυτόματη εκμάθηση διαδρομής BKV
Πριν από την εκμάθηση, πρέπει να έχουν ρυθμιστεί σωστά οι μηχανικοί τερματικοί διακόπτες, τα σταθερά τέρματα, ο τύπος BKV1500 και η κατεύθυνση. Ο μηχανισμός κίνησης πρέπει να είναι ασφαλισμένος και όλος ο χώρος κίνησης ελεύθερος. Ο τεχνικός επιβλέπει όλη τη διαδικασία· κανείς δεν πρέπει να εισέρχεται στην τροχιά κίνησης.
- Ανοίξτε Configuration → Motor settings → Travel calibration.
- Στην ερώτηση Confirm? επιλέξτε YES και επιβεβαιώστε με ENTER.
- Αφήστε να ολοκληρωθεί ολόκληρος ο οδηγός εκμάθησης που εμφανίζεται στη συγκεκριμένη πλακέτα· μην εισάγετε πρόωρα άλλη εντολή.
- Μετά την ολοκλήρωση, ελέγξτε τις θέσεις, τις επιβραδύνσεις και τη λειτουργία όλων των στοιχείων ασφαλείας. Αν εμφανιστεί Calibration error, απομακρύνετε πρώτα το εμπόδιο ή αποκαταστήστε τη μηχανική βλάβη και έπειτα επαναλάβετε την εκμάθηση.
Ο προγραμματισμός αυτής της πλακέτας γραφικών γίνεται μέσω των ονομασιών των επιλογών του μενού. Μη μεταφέρετε εδώ τους αριθμητικούς κωδικούς A1/A3 ή τις ρυθμίσεις ZN7 από άλλη σειρά.
Προγραμματισμός μέσω γραφικής οθόνης

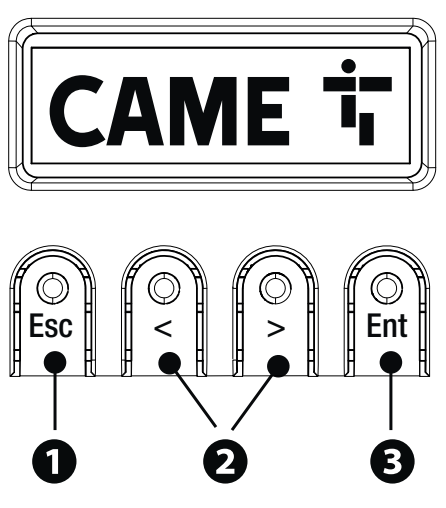

ENTER εισέρχεται στο μενού και επιβεβαιώνει την επιλογή. < και > περιηγούνται στα στοιχεία και αλλάζουν την τιμή. ESC ακυρώνει μη επιβεβαιωμένη αλλαγή, επιστρέφει πίσω, εξέρχεται από το μενού ή διακόπτει την κίνηση. Προγραμματίστε με τον μηχανισμό ακινητοποιημένο και αποθηκεύστε τις τρέχουσες ρυθμίσεις πριν από οποιαδήποτε αλλαγή.
Παρακάτω παρατίθεται η επεξήγηση στα σλοβακικά, μαζί με τις ονομασίες του αγγλικού μενού, ώστε να εντοπίζετε εύκολα το αντίστοιχο στοιχείο. Με έντονη γραφή εμφανίζονται μόνο οι εργοστασιακές τιμές που προσδιορίζονται ρητά. Η διαθεσιμότητα των λειτουργιών εξαρτάται από τις συνδεδεμένες κάρτες και την έκδοση της πλακέτας.
Ρυθμίσεις → Ρυθμίσεις κινητήρα
| Στοιχείο / σημασία | Επιλογές και προϋποθέσεις |
|---|---|
| Κατεύθυνση ανοίγματος Κατεύθυνση ανοίγματος. | To the left – προς τα αριστερά; To the right – προς τα δεξιά. |
| Δοκιμή κινητήρα Έλεγχος κατεύθυνσης. | > κλείνει, < ανοίγει· διορθώστε τυχόν ασυμφωνία επιλέγοντας τη σωστή κατεύθυνση. |
| Βαθμονόμηση διαδρομής Εκμάθηση διαδρομής. | Επιβεβαίωση; ΟΧΙ/ΝΑΙ; διαδικασία εκμάθησης. |
| Τύπος κινητήρα Τύπος μηχανισμού κίνησης. | Για το BKV15AGS επιλέξτε BKV1500· οι επιπλέον επιλογές BKV2000/BKV2500 δεν αυξάνουν την ικανότητα φορτίου αυτού του μοντέλου. |
Ρυθμίσεις → Ρυθμίσεις διαδρομής πύλης
Ρυθμίσεις → Ενσύρματες διατάξεις ασφαλείας
| Στοιχείο / σημασία | Επιλογές και προϋποθέσεις |
|---|---|
| Ολική διακοπή STOP1–2: σταματά και απενεργοποιεί το αυτόματο κλείσιμο. | Απενεργοποιημένο / Ενεργοποιημένο. Ενεργοποιήστε το μόνο με σωστή επαφή NC. |
| Είσοδος CX / Είσοδος CY / Είσοδος CZ / Είσοδος CK Τέσσερις είσοδοι με ξεχωριστή ρύθμιση. | Κάθε Απενεργοποιημένο; C1/C2/C3/C4/C7/C8/C13/R7/R8 και R7/R8 για δύο ακμές ασφαλείας. Οι σημασίες παρατίθενται κάτω από τον πίνακα. |
| Έλεγχος διατάξεων ασφαλείας Έλεγχος φωτοκυττάρων κατά τις εντολές ανοίγματος και κλεισίματος. | Απενεργοποιημένο / Ενεργοποιημένο· απαιτεί σύνδεση μέσω TS. |
| Εμπόδιο με τον κινητήρα σταματημένο Όταν ανιχνευτεί εμπόδιο, δεν επιτρέπει την εκκίνηση ούτε από ακινητοποιημένη κατάσταση. | Απενεργοποιημένο / Ενεργοποιημένο. |
Ρυθμίσεις → Ασύρματες διατάξεις ασφαλείας RIO
Ρυθμίσεις → Είσοδοι εντολών / Λειτουργίες
Διαμόρφωση → Χρόνοι / Διαχείριση φώτων
Διαμόρφωση → Επικοινωνία RSE / Εξωτερική μνήμη
| Στοιχείο / σημασία | Επιλογές και προϋποθέσεις |
|---|---|
| RSE1 Λειτουργία της κάρτας στο RSE_1. | CRP, Σε σύζευξη ή Off. |
| Διεύθυνση CRP Μοναδική διεύθυνση της πλακέτας στο σύστημα. | 1–254· μην μαντεύετε την προεπιλεγμένη τιμή. |
| Ταχύτητα RSE1 / Ταχύτητα RSE2 Ταχύτητα μετάδοσης κάθε θύρας. | 1200/2400/4800/9600/14400/19200/38400/57600/115200 bps. |
| Αποθήκευση δεδομένων Αποθήκευση χρηστών, χρόνων και διαμόρφωσης. | Εμφανίζεται όταν έχει τοποθετηθεί η μνήμη· Memory Roll. |
| Ανάγνωση δεδομένων Φόρτωση των αποθηκευμένων δεδομένων στην πλακέτα. | Αντικαθιστά τα δεδομένα της πλακέτας με την αποθηκευμένη διαμόρφωση· μετά τη φόρτωση, ελέγξτε ολόκληρη τη διάταξη. |
Διαχείριση χρηστών – χρήστες
Πληροφορίες – πληροφορίες και συντήρηση
| Στοιχείο / σημασία | Επιλογές και προϋποθέσεις |
|---|---|
| Έκδοση FW Εμφάνιση των εκδόσεων FW και GUI. | Καταγράψτε και τις δύο εκδόσεις πριν αλλάξετε τις ρυθμίσεις. |
| Μετρητής κύκλων λειτουργίας Μετρητές κινήσεων. | Συνολικοί κύκλοι λειτουργίας / Μερικοί κύκλοι λειτουργίας. |
| Ρύθμιση συντήρησης Ειδοποίηση για συντήρηση. | Απενεργοποιημένο ή 1×100 έως 250×100 κύκλοι λειτουργίας· η ειδοποίηση αναβοσβήνει 3+3 φορές. |
| Επαναφορά συντήρησης Μηδενισμός του μερικού μετρητή συντήρησης. | Confirm? NO/YES· εκτελέστε την επαναφορά μετά την πραγματική συντήρηση. |
| Επαναφορά παραμέτρων Επαναφορά παραμέτρων. | Διατηρεί την αποκωδικοποίηση ραδιοσήματος, τον τύπο κινητήρα και τα δεδομένα βαθμονόμησης· διαφέρει από την πλήρη επαναφορά. |
| Λίστα σφαλμάτων Τα τελευταία 8 σφάλματα. | Τα βέλη περιηγούνται στο ιστορικό· η επιλογή Delete errors το διαγράφει μετά την επιβεβαίωση. |
Διαχείριση χρονοδιακόπτη / Εντολές
Γλώσσα / Κωδικός πρόσβασης / Μενού F
Αντιδράσεις των ενσύρματων εισόδων και των εισόδων RIO
| Αντίδραση | Σημασία |
|---|---|
| C1 / P1 | Επανανοίγει κατά το κλείσιμο – φωτοκύτταρα. |
| C2 / P2 | Ξανακλείνει κατά το άνοιγμα – φωτοκύτταρα. |
| C3 / P3 | Μερική διακοπή· ελέγξτε σε συνδυασμό με τον αυτοματισμό λειτουργίας. |
| C4 / P4 | Σταματά και περιμένει να απομακρυνθεί το εμπόδιο. |
| C7 / P7 | Επανανοίγει κατά το κλείσιμο – ακμές ασφαλείας. |
| C8 / P8 | Ξανακλείνει κατά το άνοιγμα – ακμές ασφαλείας. |
| C13 / P13 | Ανοίγει ξανά κατά το κλείσιμο και σταματά αμέσως μόλις απομακρυνθεί το εμπόδιο· η αντίδραση ισχύει και όταν η πύλη είναι ακίνητη. |
| R7 / R8 | Αντίστοιχη αντίδραση για ακμές με αντίσταση 8K2· ξεχωριστή επιλογή για μία ή δύο ακμές. |
| P0 | Σταματά και απενεργοποιεί τον αυτοματισμό· η λειτουργία συνεχίζεται μόνο με νέα εντολή. |
Αποθήκευση και διαχείριση τηλεχειριστηρίων
Για το γραφικό μενού που περιγράφεται παραπάνω, η χωρητικότητα είναι 250 χρήστες. Στην υποδοχή AF απαιτείται δέκτης με τη σωστή συχνότητα και κωδικοποίηση· ένα παράδειγμα είναι AF43S με TOP-432EE. Η ίδια συχνότητα από μόνη της δεν επιβεβαιώνει τη συμβατότητα.
- Ανοίξτε Manage users → New user.
- Επιλέξτε την επιθυμητή λειτουργία και επιβεβαιώστε με ENTER.
- Στείλτε τον κωδικό πατώντας το επιλεγμένο κουμπί του τηλεχειριστηρίου.
- Για άλλο κουμπί ή χρήστη, επαναλάβετε τη διαδικασία, σημειώστε τον αριθμό και την εντολή και ελέγξτε την πραγματική λειτουργία.
Για διαγραφή μεμονωμένου χρήστη επιλέξτε Remove user· για πλήρη διαγραφή, Remove all. Η επιλογή Radio decoding → Rolling code ή TW Key block διαγράφει τους πομπούς που είχαν αποθηκευτεί προηγουμένως με διαφορετική κωδικοποίηση. Μην χρησιμοποιήσετε αυτή την επιλογή χωρίς να έχετε καταγράψει τα υπάρχοντα τηλεχειριστήρια.
Επαναφορά παραμέτρων και πλήρης επαναφορά
Information → Parameter reset επαναφέρει τις εργοστασιακές παραμέτρους, αλλά διατηρεί τις ρυθμίσεις Radio decoding, Motor type και βαθμονόμησης διαδρομής. Πριν από την επιβεβαίωση, αποθηκεύστε τη διαμόρφωση και μετά την επαναφορά ελέγξτε την κατεύθυνση, τα συστήματα προστασίας, τους χρόνους και τη λειτουργία. Για τη διαγραφή όλων των χρηστών υπάρχει η ξεχωριστή επιλογή Manage users → Remove all. Μετά από κάθε επαναφορά, ελέγξτε και τα αποθηκευμένα τηλεχειριστήρια.
Η επαναφορά σε περίπτωση ξεχασμένου κωδικού πρόσβασης είναι διαφορετική και αποτελεί πλήρη επαναφορά. Διαγράφει τους αποθηκευμένους χρήστες, τους χρόνους και τη βαθμονόμηση. Η διαδικασία πρέπει να εκτελείται από τεχνικό που μπορεί να θέσει ξανά με ασφάλεια ολόκληρη την εγκατάσταση σε λειτουργία.
- Αποσυνδέστε την τροφοδοσία της πλακέτας, συμπεριλαμβανομένων τυχόν μπαταριών.
- Κρατήστε πατημένα ταυτόχρονα τα < και > και επαναφέρετε την τροφοδοσία σύμφωνα με τη διαδικασία σέρβις.
- Κρατήστε πατημένα τα κουμπιά μέχρι να εμφανιστεί το Factory reset, επιλέξτε Confirm YES και πατήστε ENTER.
- Ρυθμίστε ξανά το σωστό μοντέλο και την κατεύθυνση, όλες τις προστασίες, τη διαδικασία εκμάθησης και τους χρήστες· πριν από τη λειτουργία, εκτελέστε πλήρεις δοκιμές.
Δημιουργία αντιγράφου ασφαλείας και φόρτωση με Memory Roll
- Αποσυνδέστε την παροχή ρεύματος και τις μπαταρίες και τοποθετήστε το Memory Roll στην υποδεικνυόμενη υποδοχή.
- Μετά την ενεργοποίηση, επιλέξτε Configuration → External memory → Save data ή Read data.
- Η αποθήκευση/φόρτωση περιλαμβάνει χρήστες, χρόνους και διαμόρφωση. Η φόρτωση μπορεί να αντικαταστήσει τα υπάρχοντα δεδομένα της πλακέτας.
- Όταν ολοκληρωθεί η διαδικασία, αποσυνδέστε την τροφοδοσία και αφαιρέστε το Memory Roll. Μετά την επαναφορά, ελέγξτε ότι το μοντέλο, η κατεύθυνση, όλες οι προστασίες και οι εντολές είναι σωστά.
Αυτά τα στοιχεία εμφανίζονται όταν είναι συνδεδεμένη η μνήμη. Χρησιμοποιήστε την τεκμηριωμένη υποδοχή Memory Roll· μην συνδέετε συσκευή USB σε άλλη υποδοχή μόνο και μόνο επειδή η ονομασία της λειτουργίας είναι παρόμοια.
Το Memory Roll στην εικόνα της πραγματικής πλακέτας ZBKN επισημαίνεται με τον αριθμό 23.
Δύο μηχανισμοί κίνησης σε λειτουργία MASTER–SLAVE

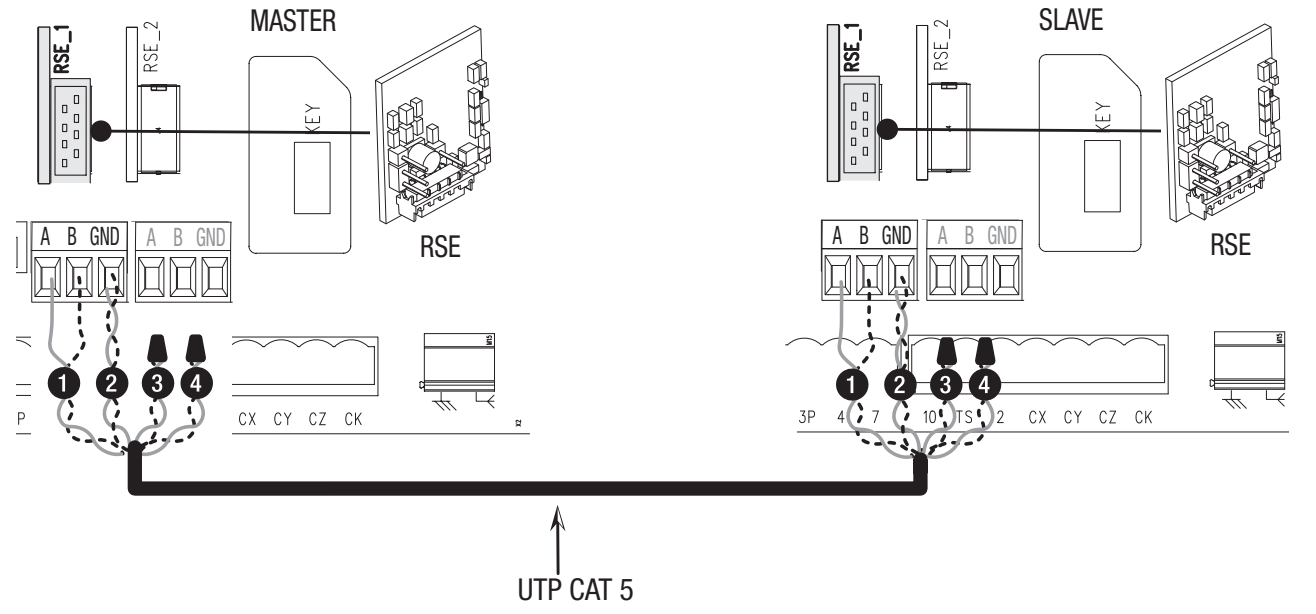

Τοποθετήστε κάρτες RSE στις υποδοχές RSE_1 και των δύο πλακετών και συνδέστε A–A, B–B, GND–GND μέσω UTP CAT5, σύμφωνα με το διάγραμμα. Τα εξαρτήματα και τα χειριστήρια συνδέονται στο MASTER, όπου αποθηκεύονται και οι χρήστες. Στο MASTER, επιλέξτε Paired στον οδηγό ή στη ρύθμιση RSE1· ο δεύτερος μηχανισμός κίνησης γίνεται SLAVE. Η εντολή μερικού ανοίγματος ελέγχει το MASTER σύμφωνα με το αρχικό διάγραμμα, ενώ η κοινή εντολή ανοίγει και τα δύο φύλλα.
Αν το RSE_1 χρησιμοποιείται για το ζεύγος, το CRP χρησιμοποιεί το RSE_2. Σε αυτή τη διαμόρφωση δεν μπορεί να συνδεθεί το CAME KEY. Μην συγχέετε τα ίδια γράμματα A/B σε διαφορετικές διεπαφές.
Διάγνωση των λεκτικών μηνυμάτων της οθόνης
| Μήνυμα | Έλεγχος / διαδικασία |
|---|---|
| Calibration error | Η εκμάθηση διακόπηκε λόγω εμποδίου· απομακρύνετε την αιτία και ελέγξτε τον μηχανισμό. |
| The Encoder does not work | Ο κωδικοποιητής είναι αποσυνδεδεμένος ή κατεστραμμένος· με αποσυνδεδεμένη την τροφοδοσία, ελέγξτε τη συγκεκριμένη υποδοχή και την καλωδίωσή του. |
| Service test failure error | Εμπόδιο στα φωτοκύτταρα, λανθασμένη καλωδίωση/διαμόρφωση ή ελαττωματικό φωτοκύτταρο· ελέγξτε τη δοκιμή TS. |
| Door lock open | Ο μηχανισμός κίνησης είναι απασφαλισμένος· ελέγξτε ότι ο μοχλός έχει ασφαλίσει. |
| Maximum number of closing / opening obstacles / obstacles | Υπέρβαση του αριθμού των διαδοχικών εμποδίων που ανιχνεύθηκαν· απομακρύνετε την αντίσταση ή την αιτία ενεργοποίησης της προστασίας. |
| Communication error | Η θύρα RSE δεν έχει ρυθμιστεί σωστά· ελέγξτε τη σύνδεση και τη λειτουργία. |
| Incompatible remote control | Μη συμβατός πομπός, κωδικοποίηση ή TWIN KEY BLOCK. |
| Slave door open | Ο μηχανισμός κίνησης SLAVE είναι απασφαλισμένος. |
| No communication from the RIO system | Η μονάδα RIO λείπει από την υποδοχή ή έχει βλάβη. |
| RIO system not configured | Το ασύρματο σύστημα ή οι συσκευές του δεν έχουν διαμορφωθεί. |
Η επιλογή Information → Errors list διατηρεί τα τελευταία 8 σφάλματα. Πριν τα διαγράψετε, καταγράψτε την κατάσταση και τις εκδόσεις FW/GUI. Αν η πύλη δεν κινείται, ελέγξτε την παροχή ρεύματος, τις ασφάλειες, την απασφάλιση, το STOP, τα συστήματα ασφαλείας και τυχόν εντολή που παραμένει ενεργή. Αν ανοίγει αλλά δεν κλείνει, ελέγξτε τα φωτοκύτταρα και τη ρύθμιση της αντίστοιχης εισόδου. Μην παρακάμπτετε την προστασία με μόνιμη γεφύρωση.
Ασφάλειες για 230 V BKV15AGS
| Κύκλωμα | Ταχεία ασφάλεια |
|---|---|
| Τροφοδοσία δικτύου | 2 A F |
| Πλακέτα ελέγχου | 630 mA F |
| Εξαρτήματα | 1,6 A F |
Ελέγχετε τις ασφάλειες χωρίς σύνδεση στο ρεύμα και χωρίς τις μπαταρίες. Αντικαταστήστε τις μόνο με ασφάλειες ίδιου τύπου και ονομαστικής τιμής, αφού πρώτα εντοπίσετε και αντιμετωπίσετε την αιτία του βραχυκυκλώματος ή της υπερφόρτωσης.
Συντήρηση και σέρβις
Κάθε 10.000 κύκλους και το αργότερο κάθε 6 μήνες ελέγξτε τη σύσφιξη των βιδών/παξιμαδιών, τη φθορά και τη λειτουργία των κινούμενων μερών, τη λίπανση των αντίστοιχων μηχανικών σημείων, τις προειδοποιητικές διατάξεις και τις διατάξεις ασφαλείας, τη χειροκίνητη απασφάλιση, τα καλώδια, τον οδηγό και την οδοντωτή κρεμαγιέρα. Πριν από οποιαδήποτε εργασία, αποσυνδέστε την τροφοδοσία και τις μπαταρίες. Μετά από παρατεταμένη ακινησία, ελέγξτε τη συνολική λειτουργία μόλις αποκατασταθεί η τροφοδοσία.
Ο κατασκευαστής αναφέρει MCBF 250 000 κύκλων για το BKV15 στα 20 m/1 500 kg· σε περιοχές με ισχυρούς ανέμους, η αναφερόμενη τιμή μειώνεται κατά 15 %. Πρόκειται για ενδεικτικό στοιχείο μεταξύ βλαβών, όχι για διάστημα χωρίς συντήρηση ούτε για εγγύηση διάρκειας ζωής κάθε πύλης. Ορίστε την υπενθύμιση σέρβις από το Information → Set up maintenance και μηδενίστε την μόνο αφού πραγματοποιηθεί το σέρβις.
Μετά τις ρυθμίσεις, κλείστε το προστατευτικό της πλακέτας και το κάλυμμα και ασφαλίστε όλα τα σημεία στερέωσης. Ελέγξτε τις δυνάμεις και τις λειτουργίες ασφαλείας ολόκληρης της πύλης, δείξτε στον χρήστη τη χειροκίνητη απασφάλιση και παραδώστε τα εγχειρίδια ολόκληρου του συγκροτήματος. Παραδώστε τα ηλεκτρονικά εξαρτήματα και τις μπαταρίες σε εγκεκριμένο σημείο συλλογής για απόρριψη.
Τεχνικά χαρακτηριστικά CAME BKV15AGS
| Παράμετρος | Τιμή για την περιγραφόμενη έκδοση |
|---|---|
| Μοντέλο / κωδικός | BKV15AGS / 801MS-0300 |
| Μέγιστο βάρος / μήκος φύλλου | 1 500 kg / 20 m |
| Τροφοδοσία δικτύου | 230 V AC, 50/60 Hz |
| Κινητήρας / εσωτερική τροφοδοσία πλακέτας | 36 V DC / 26 V DC |
| Ισχύς | 200 W |
| Δύναμη / μέγιστη δύναμη | 800 N / 1 200 N |
| Μέγιστη ταχύτητα | 12 m/min |
| Βαθμός προστασίας | IP54 |
| Θερμοκρασία λειτουργίας | −20 έως +55 °C |
| Λειτουργία | Συνεχής λειτουργία· χωρίς καθορισμένο αριθμό κύκλων ανά ώρα. |
| Χρόνος λειτουργίας | 180 s |
| Κατανάλωση σε αναμονή | 14 W· με μονάδα RGP1 0,8 W |
| Θερμική προστασία μετασχηματιστή | 120 °C |
| Κλάση μόνωσης / σχέση μετάδοσης | I / 40 |
| Βάρος μηχανισμού κίνησης | 20 kg |
| Χρώμα | Γκρι RAL 7024 |
| Γρανάζι κίνησης / τερματικοί διακόπτες | Μονάδα 4 / μηχανικοί |

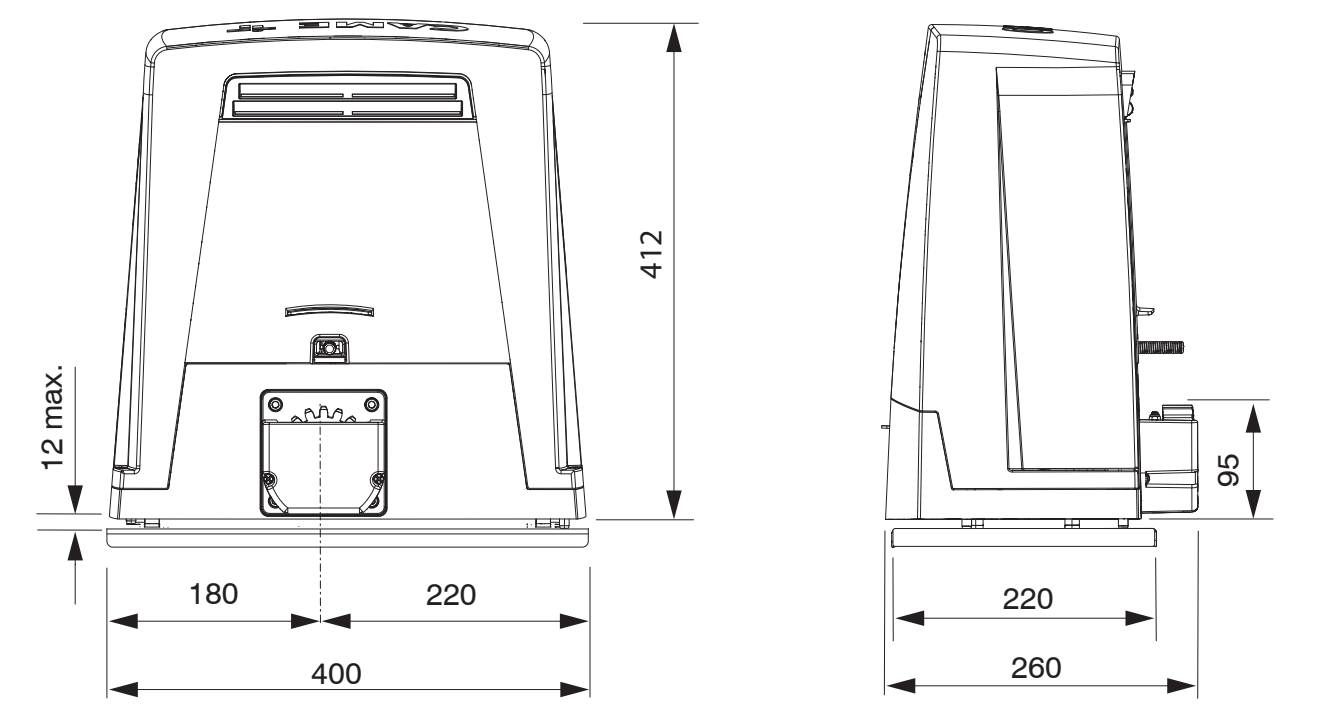

| Διαστάσεις πλάτος × βάθος × ύψος | 400 × 260 × 412 mm |
| Ρύθμιση μοντέλου | Motor type → BKV1500 |
| Χωρητικότητα χρηστών αυτού του μενού | 250 |
Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;
Επιλέξτε τον τρόπο που σας εξυπηρετεί:
- παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
- παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]
