Σύνδεση εξωτερικού δέκτη άλλης μάρκας σε μηχανισμό NICE Robus και Run

Ένας εξωτερικός δέκτης άλλης μάρκας χρειάζεται συνήθως τροφοδοσία και έξοδο ρελέ. Οι μηχανισμοί Robus και Run παρέχουν συνεχές ρεύμα 24 V, ενώ η έξοδος ρελέ συνδέεται στην ίδια είσοδο με το ενσύρματο κουμπί.

Βήμα 1. Τροφοδοσία εξωτερικού δέκτη

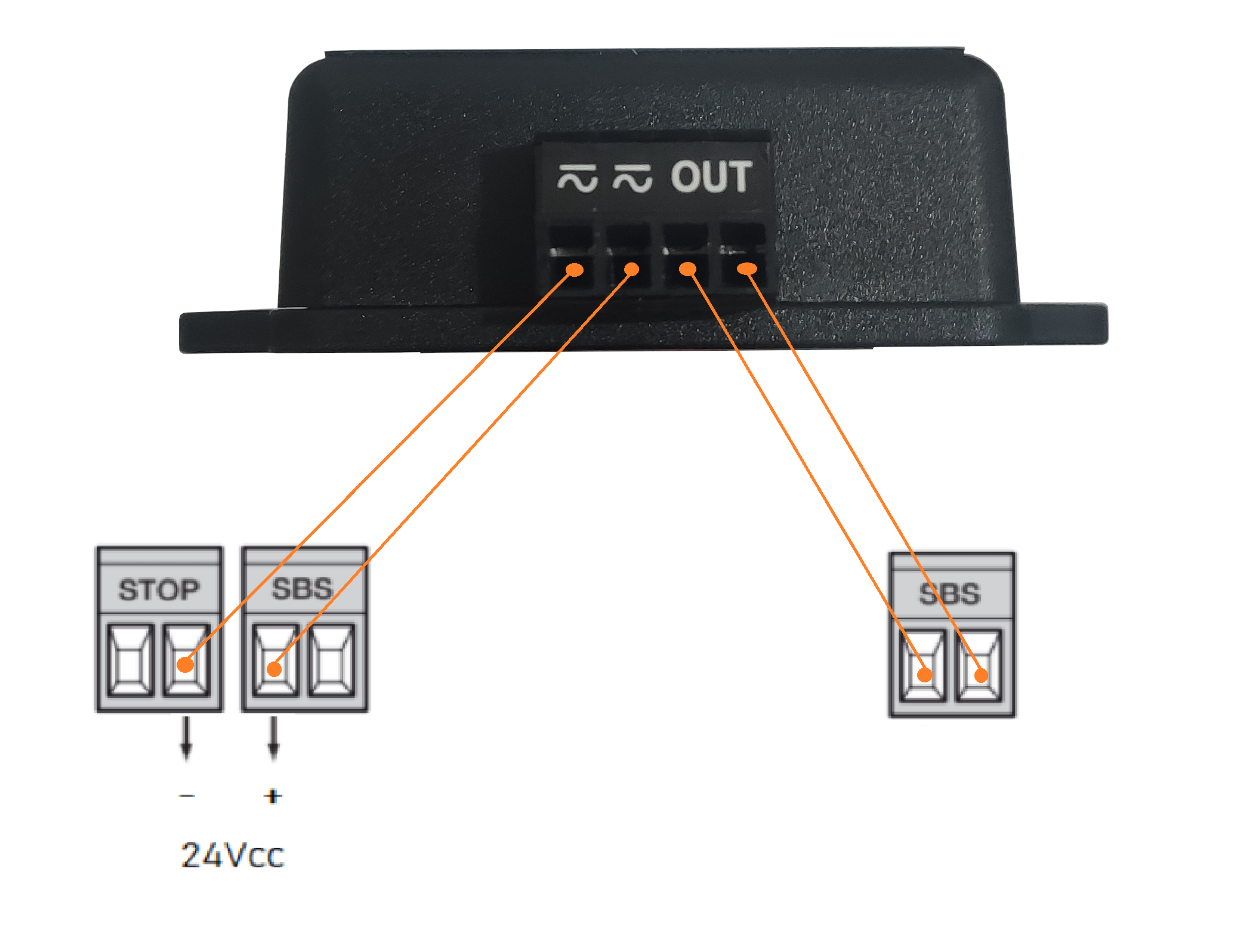

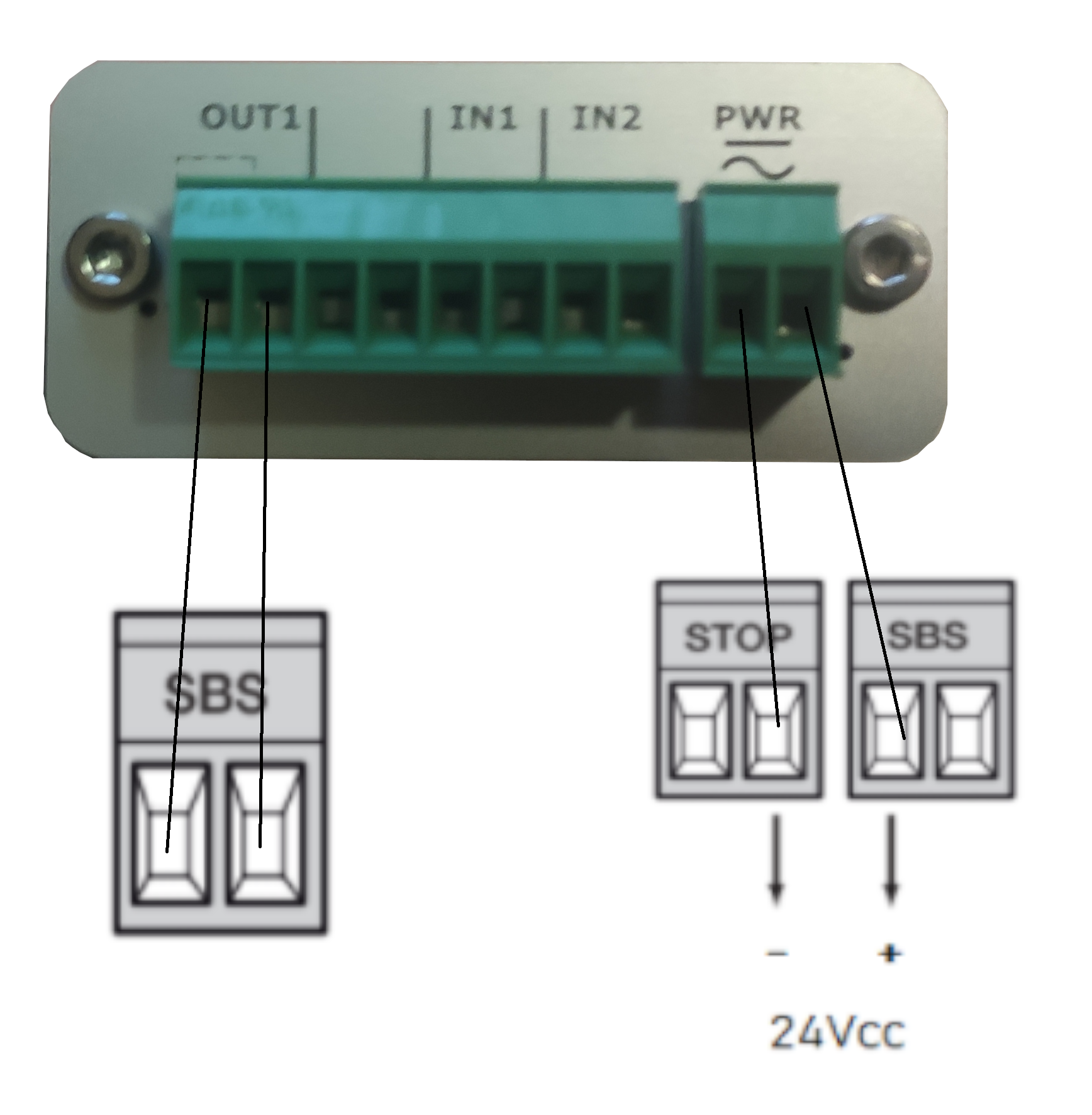

Αν χρειάζεται να συνδέσετε στον μηχανισμό πρόσθετες συσκευές που απαιτούν εξωτερική τροφοδοσία (π.χ. εξωτερικός δέκτης, φωτισμός ένδειξης, κλειδοδιακόπτης, μαγνητικές κάρτες κ.λπ.), συνδέστε τη συσκευή όπως φαίνεται στην εικόνα. Η παρεχόμενη τάση είναι 24 V DC, από -30% έως +50%, με μέγιστο ρεύμα 100 mA.

Τροφοδοσία μηχανισμού NICE Robus RB400 ακροδέκτης Robus

(NICE RBA3) (NICE RBA3R10)

Βήμα 2. Είσοδος ρελέ

Το ρελέ συνδέεται στην είσοδο SBS (σε παλαιότερες μονάδες ελέγχου, με την ένδειξη P.P.). Εναλλακτικά, μπορείτε να συνδέσετε το ρελέ στην είσοδο OPEN και να χρησιμοποιήσετε τη λειτουργία αυτόματου κλεισίματος. Σε αυτήν την περίπτωση, ο εξωτερικός δέκτης θα ανοίγει πάντα μόνο την πύλη και το αυτόματο κλείσιμο θα την κλείνει μετά από μια χρονική παύση.
Στη συνέχεια, πρέπει να εκτελέσετε στο Robus το βήμα «Αναγνώριση των συνδεδεμένων συσκευών του μηχανισμού» ως εξής:

Βήμα 3. Αναγνώριση των συνδεδεμένων συσκευών του μηχανισμού

Κάθε φορά που συνδέετε, αποσυνδέετε ή αλλάζετε τη συνδεσμολογία πρόσθετων συσκευών στις εισόδους BlueBUS και STOP πρέπει να εκτελείται η διαδικασία αναγνώρισης των πρόσθετων συσκευών.

Πατήστε το κουμπί «Open» και «Stop/Set» και κρατήστε τα πατημένα
Μόλις αρχίσουν να αναβοσβήνουν γρήγορα οι L1 και οι L2, αφήστε τα κουμπιά
Περιμένετε μερικά δευτερόλεπτα, μέχρι η μονάδα ελέγχου να ολοκληρώσει τη διαδικασία αναγνώρισης των συσκευών.
Αν όλα έγιναν σωστά, η λυχνία LED STOP θα πρέπει να ανάβει και οι L1 και οι L2 θα πρέπει να σβήσουν. Ενδέχεται επίσης να αρχίσουν να αναβοσβήνουν οι L3 και οι L4, αν δεν έχετε ακόμη ολοκληρώσει τη διαδικασία αναγνώρισης του μήκους του φύλλου.
