Εμφάνιση της θέσης της πύλης στην εφαρμογή SUPLA

Η μονάδα WiFi δύο καναλιών Zamel SBW-02 επιτρέπει, εκτός από τον έλεγχο 2 συσκευών, να εμφανίζεται και αν η αυλόπορτα έχει φτάσει σε μία από τις τερματικές θέσεις (ανοιχτή/κλειστή). Αρχικά, πρέπει να μεταφερθεί στη μονάδα WiFi η πληροφορία για την κατάσταση της αυλόπορτας. Για τον σκοπό αυτό χρησιμοποιείται ο ακροδέκτης αισθητήρα IN1. Για τη 2η συνδεδεμένη συσκευή υπάρχει ο ακροδέκτης IN2.

ΠΛΗΡΟΦΟΡΗΣΗ ΓΙΑ ΤΗΝ ΚΑΤΑΣΤΑΣΗ ΤΗΣ ΑΥΛΟΠΟΡΤΑΣ ΜΕΣΩ ΤΗΣ ΜΟΝΑΔΑΣ ΕΛΕΓΧΟΥ

Ορισμένα μοντέλα μονάδων ελέγχου διαθέτουν εξόδους που παρέχουν πληροφορίες για την κατάσταση της αυλόπορτας. Η NICE ονομάζει αυτές τις εξόδους OGI (ή S.C.A.). Από το εργοστάσιο, αυτές οι έξοδοι είναι προγραμματισμένες να εμφανίζουν τη θέση της αυλόπορτας, αλλά μπορούν να επαναπρογραμματιστούν για άλλη λειτουργία (π.χ. ηλεκτρική κλειδαριά). Αν χρησιμοποιείτε τους ακροδέκτες OGI για άλλη λειτουργία, συνιστούμε να χρησιμοποιήσετε τη δεύτερη μέθοδο εμφάνισης της θέσης της αυλόπορτας, με μαγνητικό διακόπτη.

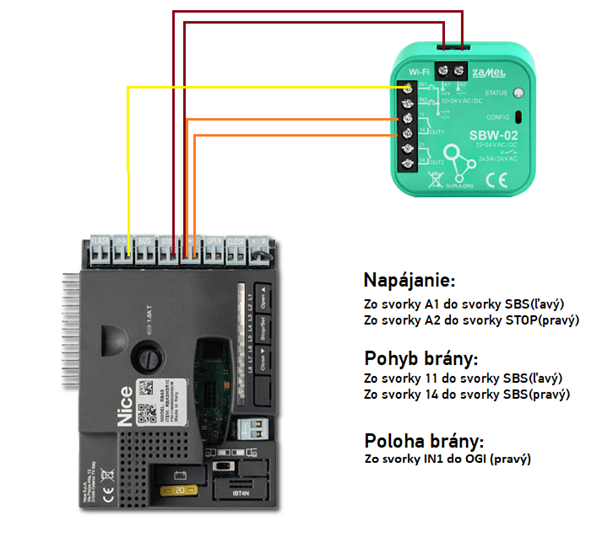

Παράδειγμα σύνδεσης της μονάδας WiFi Zamel SBW-02 στη μονάδα ελέγχου NICE RBA3R10, με σύνδεση των ακροδεκτών IN1 και OGI:

ΠΛΗΡΟΦΟΡΗΣΗ ΓΙΑ ΤΗΝ ΚΑΤΑΣΤΑΣΗ ΤΗΣ ΑΥΛΟΠΟΡΤΑΣ ΜΕ ΜΑΓΝΗΤΙΚΟ ΔΙΑΚΟΠΤΗ

Αν η μονάδα ελέγχου σας δεν διαθέτει ακροδέκτη για την ενημέρωση σχετικά με την κατάσταση της αυλόπορτας ή αν ο ακροδέκτης χρησιμοποιείται για άλλο σκοπό, μπορείτε να χρησιμοποιήσετε μαγνητικό διακόπτη, ο οποίος αποτελείται από τον ίδιο τον διακόπτη και το αντίθετο τεμάχιο. Ο μαγνητικός διακόπτης λειτουργεί απλά και έχει 2 θέσεις:

θέση – ο μαγνητικός διακόπτης βρίσκεται σε επαφή με το αντίθετο τεμάχιο
θέση – ο μαγνητικός διακόπτης δεν βρίσκεται σε επαφή με το αντίθετο τεμάχιο

Για να λειτουργεί σωστά η ένδειξη κατάστασης της αυλόπορτας, πρέπει να τοποθετηθούν σωστά ο μαγνητικός διακόπτης και το αντίθετο τεμάχιο. Ο μαγνητικός διακόπτης συνδέεται με τη μονάδα WiFi και τοποθετείται σε σταθερό αντικείμενο δίπλα στην αυλόπορτα (π.χ. σε κολόνα, χαμηλό τοιχίο κ.λπ.). Το αντίθετο τεμάχιο του μαγνητικού διακόπτη πρέπει να τοποθετηθεί στο κινητό τμήμα της αυλόπορτας (στο πλαίσιο), σε τέτοια θέση ώστε, όταν η αυλόπορτα είναι κλειστή (ή ανοιχτή), να έρχεται σε επαφή με τον μαγνητικό διακόπτη, ενώ στην άλλη θέση η επαφή να διακόπτεται. Κάθε θέση αντιστοιχεί σε μία κατάσταση της αυλόπορτας (κλειστή, ανοιχτή).

Ο μαγνητικός διακόπτης πρέπει να συνδεθεί στη μονάδα WiFi ως εξής:

καλώδιο στον ακροδέκτη A1
καλώδιο στον ακροδέκτη IN1

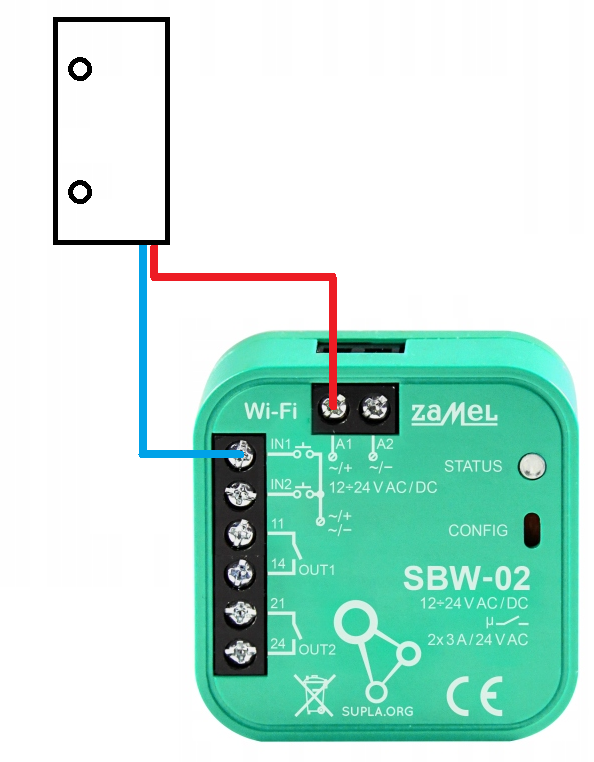

Σύνδεση του μαγνητικού διακόπτη στη μονάδα WiFi Zamel SBW-02:

ΣΩΣΤΗ ΡΥΘΜΙΣΗ ΤΗΣ ΕΜΦΑΝΙΣΗΣ ΤΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΗΣ ΑΥΛΟΠΟΡΤΑΣ ΣΤΟ SUPLA CLOUD

Στην εφαρμογή, η κατάσταση της αυλόπορτας εμφανίζεται ξεχωριστά με την ονομασία «Αισθητήρας ανοίγματος αυλόπορτας». Ωστόσο, μπορείτε να συνδέσετε τον αισθητήρα με ένα κανάλι ελέγχου και να εμφανίζετε την κατάσταση της αυλόπορτας απευθείας σε αυτό. Συνδεθείτε στη διεύθυνση https://cloud.supla.org/login και μεταβείτε στη μονάδα WiFi ZAMEL SBW-02 στην κατηγορία «Το SUPLA μου». Στο κάτω μέρος της οθόνης θα δείτε τα επιμέρους κανάλια της συσκευής, τα οποία αντιστοιχούν στις εισόδους και τις εξόδους της μονάδας WiFi. Τα πρώτα 2 κανάλια χρησιμοποιούνται για τον έλεγχο, ενώ τα επόμενα λειτουργούν ως αισθητήρες κατάστασης της αυλόπορτας.

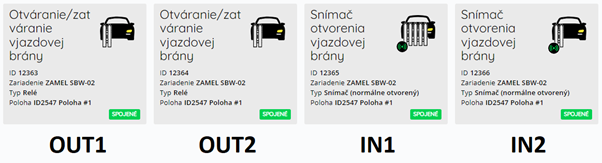

Κανάλια της μονάδας WiFi ανά είσοδο και έξοδο:

Ανοίξτε το ενεργό κανάλι αισθητήρα και στη γραμμή «Αισθητήρας για κανάλι» επιλέξτε το κανάλι ελέγχου στο οποίο θέλετε να εμφανίζεται η κατάσταση της αυλόπορτας.

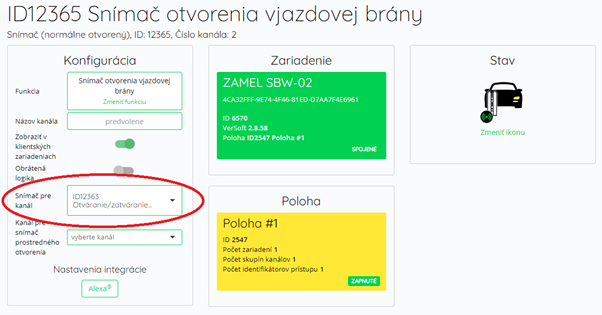

Σύνδεση του καναλιού αισθητήρα με το κανάλι ελέγχου:

Μετά τη σύνδεση του καναλιού αισθητήρα με το κανάλι ελέγχου, η κατάσταση της αυλόπορτας εμφανίζεται στην εφαρμογή απευθείας στο κουμπί ελέγχου.

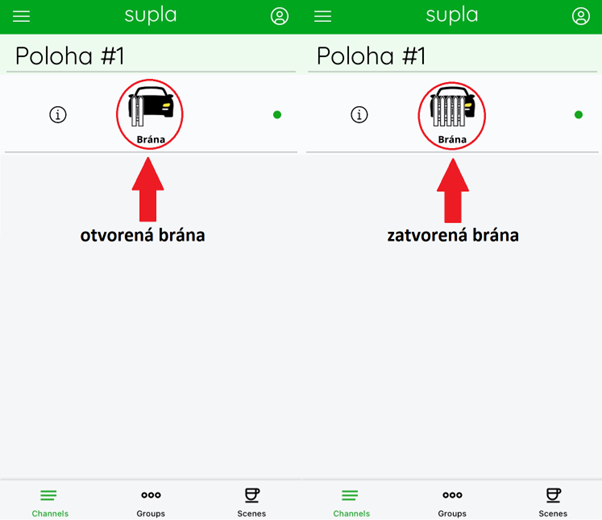

Εμφάνιση της κατάστασης της αυλόπορτας στην εφαρμογή SUPLA, μετά τη σύνδεση του αισθητήρα με το κανάλι ελέγχου:

ΣΥΜΒΟΥΛΗ: Αν χρησιμοποιείτε μόνο 1 κανάλι (1 συνδεδεμένη συσκευή), μπορείτε να απενεργοποιήσετε τα κανάλια που δεν χρησιμοποιούνται, ώστε η εφαρμογή SUPLA για κινητά να είναι πιο εύχρηστη. Αρκεί να ανοίξετε το κανάλι που δεν χρησιμοποιείται και να επιλέξετε τη λειτουργία «Καμία» (το κανάλι απενεργοποιείται).

ΔΙΟΡΘΩΣΗ ΛΑΝΘΑΣΜΕΝΗΣ ΕΝΔΕΙΞΗΣ

Ενδέχεται η εφαρμογή να εμφανίζει λανθασμένη κατάσταση της αυλόπορτας – όταν είναι ανοιχτή να εμφανίζει ότι είναι κλειστή και αντίστροφα. Για να διορθώσετε το πρόβλημα, συνδεθείτε στη διεύθυνση https://cloud.supla.org/login και μεταβείτε στη μονάδα WiFi ZAMEL SBW-02 στην κατηγορία «Το SUPLA μου». Επιλέξτε το κανάλι αισθητήρα και, στον πίνακα διαμόρφωσης, κάντε κλικ στο γκρι κουμπί στη γραμμή «Αντιστροφή λογικής». Το κουμπί θα γίνει πράσινο. Μην ξεχάσετε να αποθηκεύσετε την αλλαγή.

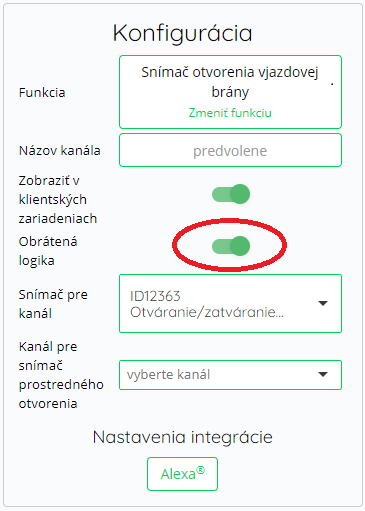

Ρύθμιση αντιστροφής λογικής για το κανάλι αισθητήρα:
